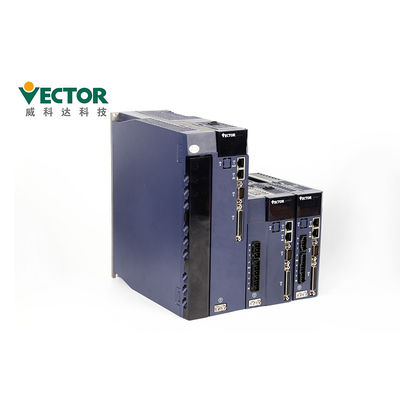

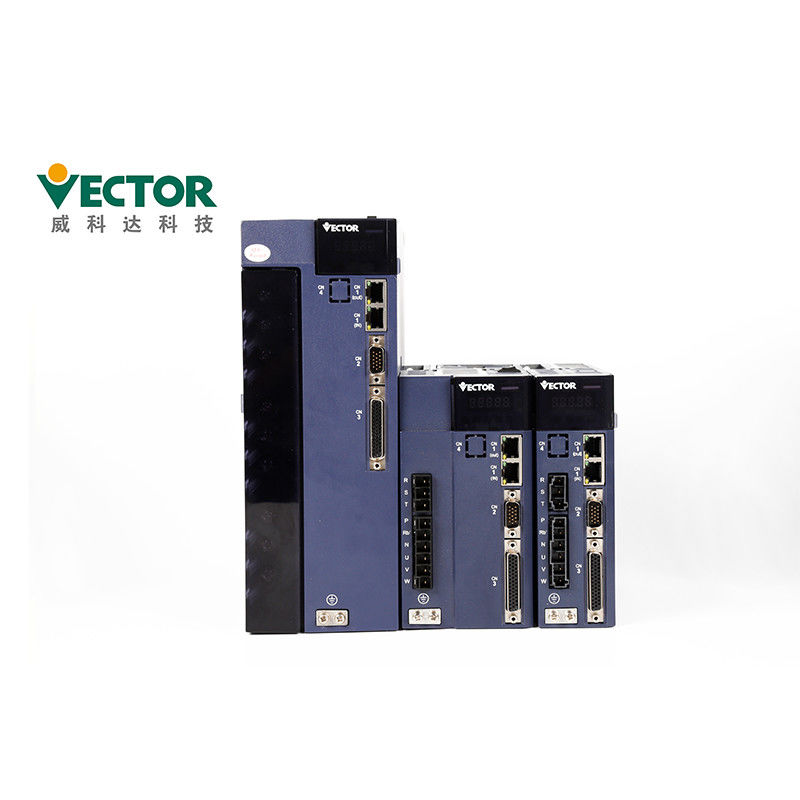

380V 18.5KW سائق السائر حلقة مغلقة مع كابل التشفير المجاني

منتوج وصف

380V 18.5KW مغلق حلقة AC محرك سيرفو مع كابل تشفير مجاني

وصف المنتجات

احتياطات التثبيت

● قم بتثبيت برنامج التشغيل على منصة جافة ومتينة.حافظ على تهوية جيدة و

تبديد الحرارة أثناء التركيب والحفاظ على أسس جيدة.

● يرجى التثبيت في الاتجاه المحدد لتجنب حدوث عطل.

● عند التثبيت ، يرجى التأكد من أن برنامج التشغيل المؤازر يتم تحديده

المسافة من السطح الداخلي للخزانة والآلات الأخرى ، وإلا فقد يتسبب ذلك في نشوب حريق أو حدوث عطل.

● عند التثبيت ، لا تسد منافذ الشفط والعادم ، ولا تسمح بدخول أجسام غريبة داخل المنتج ،

وإلا فقد يتسبب ذلك في حدوث عطل أو نشوب حريق بسبب تقادم المكونات الداخلية.

● لا تضع أشياء ثقيلة على هذا المنتج أو تحته ، فقد يؤدي ذلك إلى حدوث إصابات.

● الرجاء التثبيت في البيئة التالية:

1.الأماكن الخالية من أشعة الشمس المباشرة ؛

2- المواقع التي تكون فيها درجة الحرارة المحيطة في حدود 0 درجة مئوية إلى 55 درجة مئوية ؛

3.الرطوبة النسبية في نطاق من 0٪ إلى 95٪ ، ولا تكاثف ؛

4- مواقع خالية من قطرات الماء والأبخرة والغبار والغبار الزيتي ؛

5. المواقع التي لا يوجد فيها جهاز حرارة عالية ؛

6- مواقع الغاز والسائل غير المسببة للتآكل والقابلة للاشتعال ؛

7- ليس من السهل رش الماء والزيت والأدوية ؛

8- الأماكن التي لا تتعرض للإشعاع.

9- أماكن قوية وخالية من الاهتزازات ؛

10- المواقع التي لا يوجد فيها تداخل ضوضاء كهرومغناطيسي.

احتياطات الأسلاك

● يوصى بعدم استخدام 220 فولت أحادي الطور لإمداد الطاقة الرئيسي ،

مما قد يتسبب في تلف المكثف الإلكتروليتي بسبب نقص الطور.

● لا تغير الأسلاك أثناء التشغيل ، وإلا فقد يتسبب ذلك في حدوث كهرباء

صدمة أو إصابة.

● يرجى إجراء الأسلاك أو التفتيش من قبل فنيين محترفين ، وإلا فإنه

قد يسبب صدمة كهربائية أو فشل المنتج.

● يرجى التأكد بعناية من الأسلاك ومصدر الطاقة.دائرة الإخراج

قد يكون قصير الدائرة بسبب أخطاء في الأسلاك أو تطبيق الفولتية المختلفة.

لا تعمل الفرامل عند حدوث الخطأ أعلاه ، مما قد يؤدي إلى تلف ميكانيكي أو إصابة شخصية.

● لا تقم بتوصيل كبل طاقة الإدخال بأطراف التوصيل U و V و W في الجهاز

قيادة.خلاف ذلك ، سوف يتضرر سائق المؤازرة.

● عند توصيل الأسلاك ، لا تمرر كبل الطاقة وكابل الإشارة عبر نفس الأنبوب ، ولا تقم بتجميعهما معًا.

يجب أن تكون المسافة بين الاثنين أكثر من 30 سم لتجنب التداخل.

● يجب تأريض الطرف الأرضي للسائق لتجنب التسرب وتقليل تداخل النظام ،

ويجب أن يكون قطر السلك الأرضي هو نفسه أو فوق خط إمداد الطاقة.

● عند توصيل مصدر طاقة التيار المتردد ومصدر طاقة التيار المستمر بوحدة المؤازرة ، قم بالتوصيل بالطرف المحدد.

قد يؤدي عدم القيام بذلك إلى حدوث عطل أو نشوب حريق.

● بالنسبة لطول الأسلاك ، يصل سطر إدخال الأوامر إلى 3 أمتار والمشفّر

الخط يصل إلى 20 م.

● استخدم كبلًا محميًا مزدوجًا مجدولًا لكابل اإلشارة وكابل جهاز التشفير ، و

قم بتأريض الدرع بنهاية واحدة.

● أطراف التوصيل U و V و W الخاصة بالسائق وأطراف التوصيل U و V و W الخاصة ببرنامج التشغيل

يجب توصيل المحرك واحدًا تلو الآخر وفقًا للاسم.إذا كان متصلاً بشكل خاطئ ، لا يمكن للمحرك العمل بشكل طبيعي.

● تتطلب منتجات ناقل التيار المستمر الشائعة مقاومات حساسة للضغط وأسلاك

آمن.

● يرجى التحقق من الطاقة بعد انقطاع التيار الكهربائي لمدة 5 دقائق على الأقل.حتى و إن

تم إيقاف تشغيل الطاقة ، قد يظل الجهد العالي داخل محرك المؤازرة.لذلك ، لا تلمس طرف الطاقة في غضون 5 دقائق بعد انقطاع التيار ، وإلا فقد يتسبب ذلك في حدوث صدمة كهربائية.

● لا تقم بتشغيل / إيقاف تشغيل الطاقة بشكل متكرر.عندما يكون ذلك ضروريا

قم بتشغيل / إيقاف تشغيل الطاقة باستمرار ، يرجى التحكم فيها مرة واحدة أو أقل في دقيقة واحدة.نظرًا لأن قسم إمداد الطاقة لبرنامج التشغيل المؤازر يحتوي على مكثف ، فإن تيار شحن كبير (وقت الشحن يبلغ 0.2 ثانية) يتدفق أثناء مصدر الطاقة ON / OFF.لذلك ، إذا تم تشغيل / إيقاف تشغيل الطاقة بشكل متكرر ، فسوف يتدهور أداء مكونات الدائرة الرئيسية داخل محرك المؤازرة.

● لا تقم بتوصيل الطاقة عندما تكون مسامير الكتلة الطرفية مفكوكة أو الكبل

واسع.وإلا فقد يتسبب ذلك في نشوب حريق.

● اتخاذ تدابير التدريع المناسبة في المواقع التالية ، خلاف ذلك

قد يتلف الجهاز:

1. المواقع التي تسبب تداخلا بسبب الكهرباء الساكنة.

2. مكان ينتج مجال كهربائي قوي أو مجال مغناطيسي قوي.

3. المواقع التي قد يكون فيها إشعاع.

4. مكان قريب مع سلك كهرباء.

تحتوي اللوحة على 5 أزرار و 5 أنابيب رقمية.

يتم عرض الوظائف العامة للأزرار الخمسة في الجدول أدناه.

اسئلة اخرى:

س 1.كيف تختار النموذج المناسب؟
ج: يرجى تأكيد متطلباتك للحصول على الطاقة المقدرة والتيار والجهد ،

عزم الدوران واختيار النموذج المناسب بناءً على قائمة الطراز لدينا ؛

س 2.كيفية ضبط نظام البرمجة؟
ج: يدعم محرك سيرفو لدينا بروتوكولات الاتصال العالمية: Modbus / CANopen / EtherCAT ،

من فضلك فقط اجعل البرمجة تتبع تجاربك ؛

س 3.ما هو نطاق الطاقة حول نظام المؤازرة لدينا؟
ج: يغطي نطاق قوتنا 0.2-110KW ، وتصل إلى متطلباتك ؛

س 4.ما هي واجهات ملاحظات برنامج التشفير التي نستخدمها؟
ج: لدينا واجهات متعددة لتعليقات التشفير ، مثل: التشفير التزايدي / الموفر للأسلاك ،

جهاز ترميز مطلق 17 بت / 23 بت / 24 بت ، وحدة ترميز محلل ، إلخ.

الشهادات

1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من

نظام التشغيل الكهربائي متغير السرعة) ، المطابق للمعيار الوطني GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي للتحكم في السرعة الجزء 3 التوافق الكهرومغناطيسي

المعايير وطرق الاختبار الخاصة بها) ، المقابلة للمعيار الوطني GB12668.3-2012.

فحص الجودة:

أربع مرات اختبار الإنتاج
مرتين 24 ساعة
100٪ التفتيش قبل الشحن

وقت التسليم وطريقة الشحن

1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.

2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.
