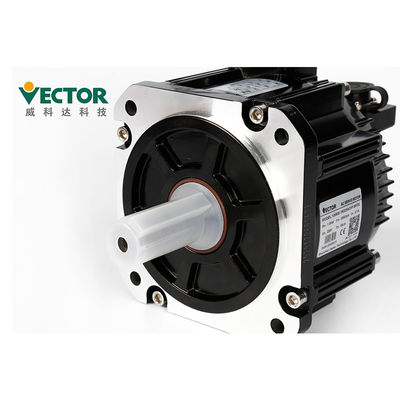

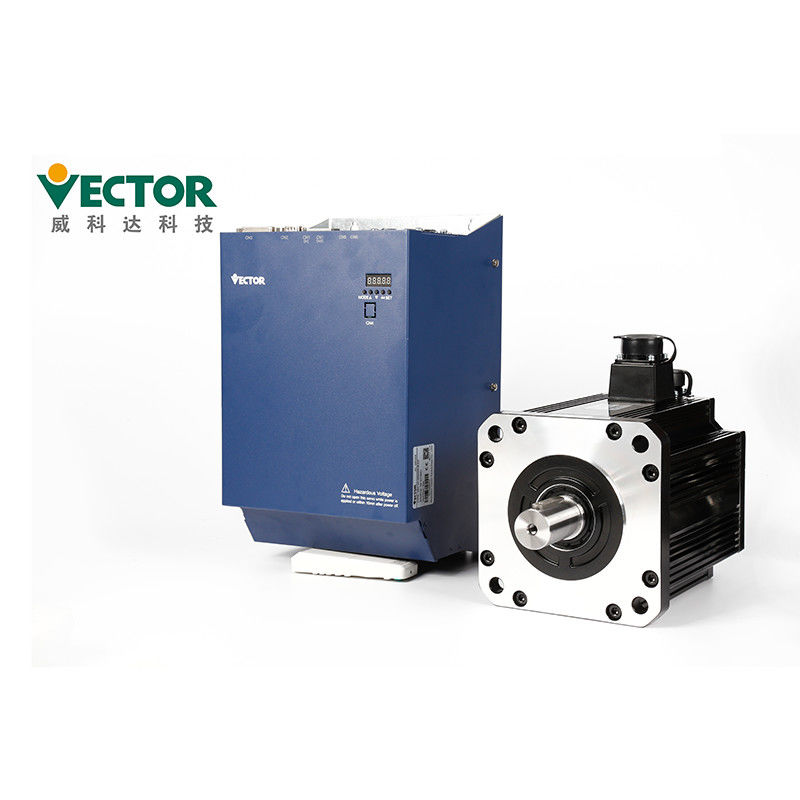

55kw مغلق حلقة Servopack مع 2500 نبض زائد قاعة التشفير

منتوج وصف

55kw مغلق حلقة Servopack مع 2500 نبض زائد قاعة التشفير

سيرفوباكس

يغطي نطاق الطاقة 200W-110KW

أحادي / ثلاث مراحل 220 فولت / 380 فولت

Modbus / CanOpen / EtherCAT

وصف المنتجات

وصف محرك سيرفو - تفاصيل حول محرك سيرفو ، وكيفية تحديد طراز محرك سيرفو والقيام بالتثبيت؟

● قم بتثبيت برنامج التشغيل على منصة جافة ومتينة.حافظ على تهوية جيدة و

تبديد الحرارة أثناء التركيب والحفاظ على أسس جيدة.

● يرجى التثبيت في الاتجاه المحدد لتجنب حدوث عطل.

● عند التثبيت ، يرجى التأكد من أن برنامج التشغيل المؤازر يتم تحديده

المسافة من السطح الداخلي للخزانة والآلات الأخرى ، وإلا فقد يتسبب ذلك في نشوب حريق أو حدوث عطل.

● عند التثبيت ، لا تسد منافذ الشفط والعادم ، ولا تسمح بوجود أجسام غريبة داخل

دخول المنتج ، وإلا فقد يتسبب ذلك في حدوث عطل أو نشوب حريق بسبب تقادم المكونات الداخلية.

● لا تضع أشياء ثقيلة على هذا المنتج أو تحته ، فقد يؤدي ذلك إلى حدوث إصابات.

● الرجاء التثبيت في البيئة التالية:

1.الأماكن الخالية من أشعة الشمس المباشرة ؛

2- المواقع التي تكون فيها درجة الحرارة المحيطة في حدود 0 درجة مئوية إلى 55 درجة مئوية ؛

3.الرطوبة النسبية في نطاق من 0٪ إلى 95٪ ، ولا تكاثف ؛

4- مواقع خالية من قطرات الماء والأبخرة والغبار والغبار الزيتي ؛

5. المواقع التي لا يوجد فيها جهاز حرارة عالية ؛

6- مواقع الغاز والسائل غير المسببة للتآكل والقابلة للاشتعال ؛

7- ليس من السهل رش الماء والزيت والأدوية ؛

8- الأماكن التي لا تتعرض للإشعاع.

9- أماكن قوية وخالية من الاهتزازات ؛

10- المواقع التي لا يوجد فيها تداخل ضوضاء كهرومغناطيسي.

احتياطات الأسلاك

● يوصى بعدم استخدام 220 فولت أحادي الطور لإمداد الطاقة الرئيسي ،

مما قد يتسبب في تلف المكثف الإلكتروليتي بسبب نقص الطور.

● لا تغير الأسلاك أثناء التشغيل ، وإلا فقد يتسبب ذلك في حدوث كهرباء

صدمة أو إصابة.

● يرجى إجراء الأسلاك أو التفتيش من قبل فنيين محترفين ، وإلا فإنه

قد يسبب صدمة كهربائية أو فشل المنتج.

● يرجى التأكد بعناية من الأسلاك ومصدر الطاقة.دائرة الإخراج

قد يكون قصير الدائرة بسبب أخطاء في الأسلاك أو تطبيق الفولتية المختلفة.الفرامل لا تعمل

عند حدوث الخطأ أعلاه ، والذي قد يؤدي إلى تلف ميكانيكي أو إصابة شخصية.

● لا تقم بتوصيل كبل طاقة الإدخال بأطراف التوصيل U و V و W في الجهاز

قيادة.خلاف ذلك ، سوف يتضرر سائق المؤازرة.

● عند توصيل الأسلاك ، لا تمرر كبل الطاقة وكابل الإشارة من خلالهما

الأنابيب ، ولا تجمعهم معًا.يجب أن تكون المسافة بين الاثنين أكثر من 30 سم لتجنب التداخل.

● يجب تأريض طرف السائق الأرضي لتجنب التسرب وتقليله

يجب أن يكون تداخل النظام وقطر السلك الأرضي هو نفسه أو أعلى من خط إمداد الطاقة.

● عند توصيل مصدر طاقة التيار المتردد ومصدر طاقة التيار المستمر بوحدة المؤازرة ، قم بالتوصيل بالطرف المحدد.

قد يؤدي عدم القيام بذلك إلى حدوث عطل أو نشوب حريق.

● بالنسبة لطول الأسلاك ، يصل سطر إدخال الأوامر إلى 3 أمتار والمشفّر

الخط يصل إلى 20 م.

● استخدم كبلًا محميًا مزدوجًا مجدولًا لكابل اإلشارة وكابل جهاز التشفير ، و

قم بتأريض الدرع بنهاية واحدة.

● أطراف التوصيل U و V و W الخاصة بالسائق وأطراف التوصيل U و V و W الخاصة ببرنامج التشغيل

يجب توصيل المحرك واحدًا تلو الآخر وفقًا للاسم.إذا كان متصلاً بشكل خاطئ ، لا يمكن للمحرك العمل بشكل طبيعي.

● تتطلب منتجات ناقل التيار المستمر الشائعة مقاومات حساسة للضغط وأسلاك

آمن.

● يرجى التحقق من الطاقة بعد انقطاع التيار الكهربائي لمدة 5 دقائق على الأقل.حتى و إن

تم إيقاف تشغيل الطاقة ، قد يظل الجهد العالي داخل محرك المؤازرة.لذلك ، لا تلمس طرف الطاقة

في غضون 5 دقائق بعد انقطاع التيار الكهربائي ، وإلا فقد يتسبب ذلك في حدوث صدمة كهربائية.

● لا تقم بتشغيل / إيقاف تشغيل الطاقة بشكل متكرر.عندما يكون ذلك ضروريا

قم بتشغيل / إيقاف تشغيل الطاقة باستمرار ، يرجى التحكم فيها مرة واحدة أو أقل في دقيقة واحدة.منذ قسم امدادات الطاقة

سائق المؤازرة لديه مكثف ، تيار شحن كبير (وقت الشحن 0.2 ثانية) يتدفق أثناء التشغيل / الإيقاف

مزود الطاقة.لذلك ، إذا تم تشغيل / إيقاف تشغيل الطاقة بشكل متكرر ، فإن أداء مكونات الدائرة الرئيسية

داخل سائق المؤازرة سوف تتدهور.

● لا تقم بتوصيل الطاقة عندما تكون مسامير الكتلة الطرفية مفكوكة أو الكبل

واسع.وإلا فقد يتسبب ذلك في نشوب حريق.

● اتخاذ تدابير التدريع المناسبة في المواقع التالية ، خلاف ذلك

قد يتلف الجهاز:

1. المواقع التي تسبب تداخلا بسبب الكهرباء الساكنة.

2. مكان ينتج مجال كهربائي قوي أو مجال مغناطيسي قوي.

3. المواقع التي قد يكون فيها إشعاع.

4. مكان قريب مع سلك كهرباء.

اكسسوارات:

	اسم الملحق	صورة
قطع غيار ساتاندارد	محطة الطاقة		التكيف مع محرك الهيكل E1 ، E2
	قابس التشفير Cn3		قابس التشفير على جانب السائق
	المكونات الطرفية للتحكم Cn4		محطات إشارة الإدخال / الإخراج ، وأسلاك المستخدم
	خط اتصال التشفير		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط الكهرباء		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط مراقبة القيادة		قم بتوصيل وضبط البرنامج للمراقبة عن بعد وتحديث البرنامج الثابت
شراء قطع غيار	كابل محول USB إلى RS232		إذا لزم الأمر ، الشراء الذاتي
	خط اتصال إيثرنت		إذا لزم الأمر ، الشراء الذاتي

الشهادات

1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من المتغير

نظام التشغيل الكهربائي السريع) ، المطابق للمعيار الوطني GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي في السرعة الجزء 3 معايير التوافق الكهرومغناطيسية

وطرق الاختبار الخاصة به) ، المقابلة للمعيار الوطني GB12668.3-2012.

اسئلة اخرى:

س 1.كيف تختار النموذج المناسب؟
ج: يرجى تأكيد متطلباتك للحصول على الطاقة المقدرة والتيار والجهد ،

عزم الدوران واختيار النموذج المناسب بناءً على قائمة الطراز لدينا ؛

س 2.كيفية ضبط نظام البرمجة؟
ج: يدعم محرك سيرفو لدينا بروتوكولات الاتصال العالمية: Modbus / CANopen / EtherCAT ،

من فضلك فقط اجعل البرمجة تتبع تجاربك ؛

س 3.ما هو نطاق الطاقة حول نظام المؤازرة لدينا؟
ج: يغطي نطاق قوتنا 0.2-110KW ، وتصل إلى متطلباتك ؛

س 4.ما هي واجهات ملاحظات برنامج التشفير التي نستخدمها؟
ج: لدينا واجهات متعددة لتعليقات التشفير ، مثل: التشفير التزايدي / الموفر للأسلاك ،

جهاز ترميز مطلق 17 بت / 23 بت / 24 بت ، وحدة ترميز محلل ، إلخ.
