1500w 3000rpm AC نظام مؤازر نوع ناقل EtherCAT

منتوج وصف

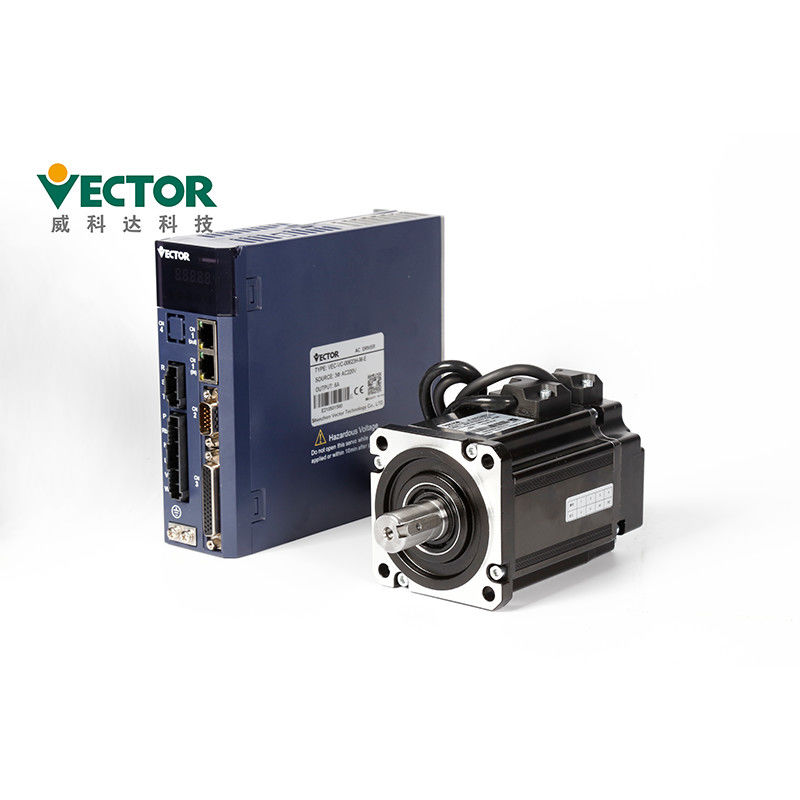

EtherCAT Bus Type AC Servopack 1500w محرك سيرفو ومحرك سيرفو 3000 دورة في الدقيقة

أكثر مرونة ، وأكثر دقة

محرك سيرفو + محرك سيرفو

أغطية الطاقة 200W-110KW

أحادي / ثلاث مراحل 220 فولت / 380 فولت

Modbus / CanOpen / EtherCAT

وضع التحكم في الموقع والسرعة والعزم

2500 خط تزايدي + ترميز هول ؛2500 سطر تزايدي ؛17/23 بت تاماغاوا التشفير المطلق ؛
24 بت نيكون التشفير المطلق

وصف المنتجات

وصف محرك سيرفو - تفاصيل حول محرك سيرفو ، وكيفية تحديد طراز محرك سيرفو والقيام بالتثبيت؟

● قم بتثبيت برنامج التشغيل على منصة جافة ومتينة.حافظ على تهوية جيدة و

تبديد الحرارة أثناء التركيب والحفاظ على أسس جيدة.

● الرجاء التثبيت في الاتجاه المحدد لتجنب حدوث خلل.

● عند التثبيت ، يرجى التأكد من أن برنامج التشغيل المؤازر يتم تحديده

المسافة من السطح الداخلي للخزانة والآلات الأخرى ، وإلا فقد يتسبب ذلك في نشوب حريق أو حدوث عطل.

● عند التثبيت ، لا تسد منافذ الشفط والعادم ، ولا تسمح بوجود أجسام غريبة داخل

دخول المنتج ، وإلا فقد يتسبب ذلك في حدوث عطل أو نشوب حريق بسبب تقادم المكونات الداخلية.

● لا تضع أشياء ثقيلة على هذا المنتج أو تحته ، فقد يؤدي ذلك إلى حدوث إصابات.

● الرجاء التثبيت في البيئة التالية:

1.الأماكن الخالية من أشعة الشمس المباشرة ؛

2- المواقع التي تكون فيها درجة الحرارة المحيطة في حدود 0 درجة مئوية إلى 55 درجة مئوية ؛

3.الرطوبة النسبية في نطاق من 0٪ إلى 95٪ ، ولا تكاثف ؛

4- مواقع خالية من قطرات الماء والأبخرة والغبار والغبار الزيتي ؛

5. المواقع التي لا يوجد فيها جهاز حرارة عالية ؛

6- مواقع الغاز والسائل غير المسببة للتآكل والقابلة للاشتعال ؛

7. ليس من السهل رش الماء والزيت والأدوية ؛

8- الأماكن التي لا تتعرض للإشعاع المشع.

9- أماكن قوية وخالية من الاهتزازات ؛

10- المواقع التي لا يوجد فيها تداخل ضوضاء كهرومغناطيسي.

احتياطات الأسلاك

● يوصى بعدم استخدام 220 فولت أحادي الطور لإمداد الطاقة الرئيسي ،

مما قد يتسبب في تلف مكثف الإلكتروليت بسبب نقص الطور.

● لا تغير الأسلاك أثناء التشغيل ، وإلا فقد يتسبب ذلك في حدوث كهرباء

صدمة أو إصابة.

● يرجى إجراء الأسلاك أو التفتيش من قبل فنيين محترفين ، وإلا فإنه

قد يسبب صدمة كهربائية أو فشل المنتج.

● يرجى التأكد بعناية من الأسلاك ومصدر الطاقة.دائرة الإخراج

قد يكون قصير الدائرة بسبب أخطاء في الأسلاك أو تطبيق الفولتية المختلفة.الفرامل لا تعمل

عند حدوث الخطأ أعلاه ، والذي قد يؤدي إلى تلف ميكانيكي أو إصابة شخصية.

● لا تقم بتوصيل كبل طاقة الإدخال بأطراف التوصيل U و V و W في الجهاز

قيادة.خلاف ذلك ، سوف يتضرر سائق المؤازرة.

● عند توصيل الأسلاك ، لا تمرر كبل الطاقة وكابل الإشارة عبر نفس الأنبوب ، ولا تقم بتجميعه

معا.يجب أن تكون المسافة بين الاثنين أكثر من 30 سم لتجنب التداخل.

● يجب تأريض الطرف الأرضي للسائق لتجنب التسرب وتقليل تداخل النظام ،

ويجب أن يكون قطر السلك الأرضي هو نفسه أو فوق خط إمداد الطاقة.

● عند توصيل مصدر طاقة التيار المتردد ومصدر طاقة التيار المستمر بوحدة المؤازرة ، قم بالتوصيل بالمحدد

طرفية.قد يؤدي عدم القيام بذلك إلى حدوث عطل أو نشوب حريق.

● بالنسبة لطول الأسلاك ، يصل سطر إدخال الأوامر إلى 3 أمتار وخط التشفير يصل إلى 20 مترًا.

● استخدم كبلًا محميًا مزدوجًا مجدولًا لكابل الإشارة وكابل جهاز التشفير ،

وتأريض الدرع بنهاية واحدة.

● يجب توصيل أطراف U و V و W للمحرك وأطراف U و V و W للمحرك بواحد

بواحد حسب الاسم.إذا كان متصلاً بشكل خاطئ ، لا يمكن للمحرك العمل بشكل طبيعي.

● تتطلب منتجات ناقل التيار المستمر الشائعة مقاومات حساسة للضغط والأسلاك آمنة.

● يرجى التحقق من الطاقة بعد انقطاع التيار الكهربائي لمدة 5 دقائق على الأقل.حتى و إن

تم إيقاف تشغيل الطاقة ، قد يظل الجهد العالي داخل محرك المؤازرة.لذلك ، لا تلمس القوة

الطرفية في غضون 5 دقائق بعد انقطاع التيار الكهربائي ، وإلا فقد يتسبب ذلك في حدوث صدمة كهربائية.

● لا تقم بتشغيل / إيقاف تشغيل الطاقة بشكل متكرر.عندما يكون ذلك ضروريا

قم بتشغيل / إيقاف تشغيل الطاقة باستمرار ، يرجى التحكم فيها مرة واحدة أو أقل في دقيقة واحدة.منذ قسم امدادات الطاقة

سائق المؤازرة به مكثف ، تيار شحن كبير (وقت الشحن 0.2 ثانية) يتدفق أثناء التشغيل / الإيقاف

مزود الطاقة.لذلك ، إذا تم تشغيل / إيقاف تشغيل الطاقة بشكل متكرر ، فإن أداء مكونات الدائرة الرئيسية

داخل سائق المؤازرة سوف تتدهور.

● لا تقم بتوصيل الطاقة عندما تكون مسامير الكتلة الطرفية مفكوكة أو الكبل

واسع.وإلا فقد يتسبب ذلك في نشوب حريق.

● اتخاذ تدابير التدريع المناسبة في المواقع التالية ، خلاف ذلك

قد يتلف الجهاز:

1. المواقع التي تسبب تداخلا بسبب الكهرباء الساكنة.

2. مكان ينتج مجال كهربائي قوي أو مجال مغناطيسي قوي.

3. المواقع التي قد يكون فيها إشعاع.

4. مكان قريب مع سلك كهرباء.

احتياطات التشغيل

● في عملية الاختبار ، من أجل منع وقوع الحوادث ، يرجى اختبار محرك سيرفو بدون تحميل (غير متصل بـ

عمود السائق) ، وإلا فقد يتسبب ذلك في حدوث إصابة.

● عند بدء التشغيل على الجهاز الداعم ، اضبط معلمات المستخدم التي تتوافق مع الجهاز مسبقًا.

إذا بدأت التشغيل بدون ضبط المعلمة ، فقد يتسبب ذلك في فقد أو عطل ميكانيكي.

● لتجنب الحوادث ، قم بتثبيت مفتاح حد أو سدادة في نهاية الجزء المتحرك من الجهاز ، وإلا فسيتم ذلك

تسبب تلفًا ميكانيكيًا أو إصابة.

● لا تقم بإجراء تغييرات كبيرة على إعدادات المعلمات ، حيث قد يؤدي ذلك إلى

عملية غير مستقرة أو تلف ميكانيكي أو إصابة.

● عند تشغيل الطاقة أو انقطاع التيار الكهربائي ، بالوعة الحرارة لمحرك المؤازرة ، ومقاوم الكبح الخارجي ،

قد يكون المحرك ، وما إلى ذلك في حالة درجة حرارة عالية.لا تلمسه ، وإلا فقد يسبب حروقًا.

● عند استخدام محرك سيرفو على المحور الرأسي ، اضبط جهاز أمان لمنع سقوط قطعة العمل تحت الإنذار ،

بالإضافة إلى ذلك ، يرجى إجراء إعداد إيقاف قفل المؤازرة عند حدوث زيادة في السفر ، أو العمل

قطعة قد تقع في حالة السفر أكثر.

● لا تدخل نطاق تشغيل الجهاز أثناء التشغيل ، وإلا فسوف يتسبب ذلك في حدوث إصابة.

● لا تلمس محرك سيرفو أو الجزء المتحرك من الجهاز أثناء

العملية ، وإلا فإنها سوف تسبب إصابة.

● يرجى إعداد نظام الأمان لضمان السلامة حتى في حالة وجود إشارة

كسر الخط.على سبيل المثال ، عندما يكون مفتاح السفر الموجب (P-OT) والسالب على مفتاح السفر (N-OT)

في وضع المصنع ، تعمل بأمان.

● تأكد من ضبط حالة المؤازرة OFF عند إيقاف تشغيل الطاقة.

● لا تقم بتشغيل / إيقاف تشغيل الطاقة بشكل متكرر.بعد بدء التشغيل الفعلي ، يجب أن يكون الفاصل الزمني لتشغيل / إيقاف التشغيل أكثر

من ساعة واحدة ، وإلا فإن المكونات الموجودة داخل وحدة المؤازرة سوف تتقادم قبل الأوان.

● عند حدوث إنذار ، أعد ضبط المنبه بعد إزالة السبب وتأكد

السلامة ، وأعد تشغيل العملية ، وإلا فقد يتسبب ذلك في حدوث إصابة.

● لا تستخدم فرامل محرك الفرامل للفرملة العادية ، وإلا فقد يحدث ذلك

يسبب عطل.

اكسسوارات:

	اسم الملحق	صورة
قطع غيار ساتاندارد	محطة الطاقة		التكيف مع محرك الهيكل E1 ، E2
	قابس التشفير Cn3		قابس التشفير على جانب السائق
	المكونات الطرفية للتحكم Cn4		محطات إشارة الإدخال / الإخراج ، وأسلاك المستخدم
	خط اتصال التشفير		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط الكهرباء		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط مراقبة القيادة		قم بتوصيل وضبط البرنامج للمراقبة عن بعد وتحديث البرنامج الثابت
شراء قطع غيار	كابل محول USB إلى RS232		إذا لزم الأمر ، الشراء الذاتي
	خط اتصال إيثرنت		إذا لزم الأمر ، الشراء الذاتي

الشهادات

1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من المتغير

نظام التشغيل الكهربائي السريع) ، المطابق للمعيار الوطني GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي في السرعة الجزء 3 معايير التوافق الكهرومغناطيسية

وطرق الاختبار الخاصة به) ، المقابلة للمعيار الوطني GB12668.3-2012.

اسئلة اخرى:

س 1.كيف تختار النموذج المناسب؟
ج: يرجى تأكيد متطلباتك للحصول على الطاقة المقدرة والتيار والجهد ،

عزم الدوران واختيار النموذج المناسب بناءً على قائمة الطراز لدينا ؛

س 2.كيفية ضبط نظام البرمجة؟
ج: يدعم محرك سيرفو لدينا بروتوكولات الاتصال العالمية: Modbus / CANopen / EtherCAT ،

من فضلك فقط اجعل البرمجة تتبع تجاربك ؛

س 3.ما هو نطاق الطاقة حول نظام المؤازرة لدينا؟
ج: يغطي نطاق قوتنا 0.2-110KW ، وتصل إلى متطلباتك ؛

س 4.ما هي واجهات ملاحظات برنامج التشفير التي نستخدمها؟
ج: لدينا واجهات متعددة لتعليقات التشفير ، مثل: التشفير التزايدي / الموفر للأسلاك ،

جهاز ترميز مطلق 17 بت / 23 بت / 24 بت ، وحدة ترميز محلل ، إلخ.
