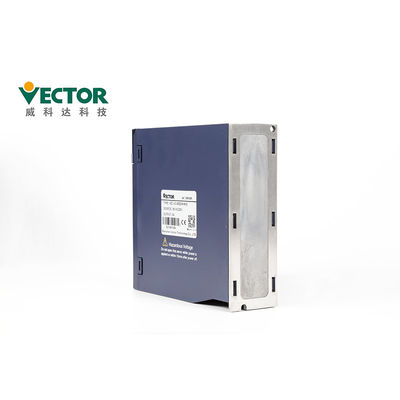

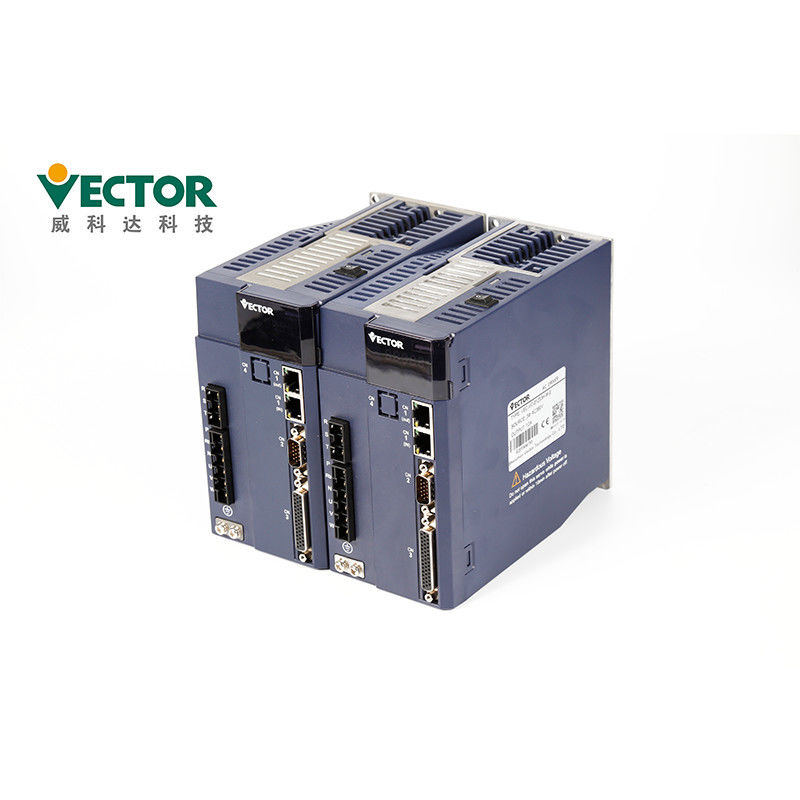

محرك سيرفو عالمي قياسي A4n EtherCAT 200W 400W 750W 1kw 1.5kw

منتوج وصف

محركات مؤازرة قياسية A4n 200W 400W 750W 1kw 1.5kw محرك سيرفو Ethercat

محرك سيرفو دقيق عالي العزم
قوة 75 كيلو واط
ثلاث مراحل 380 فولت
CanOpen / EtherCAT
وضع التحكم في عزم الدوران
17 بت التشفير المطلق ؛

وصف المنتجات


احتياطات التثبيت

● قم بتثبيت برنامج التشغيل على منصة جافة ومتينة.حافظ على تهوية جيدة و

تبديد الحرارة أثناء التركيب والحفاظ على أسس جيدة.

● يرجى التثبيت في الاتجاه المحدد لتجنب حدوث عطل.

● عند التثبيت ، يرجى التأكد من أن برنامج التشغيل المؤازر موجود على مسافة محددة من الداخل

سطح الخزانة والآلات الأخرى ، وإلا فقد يتسبب ذلك في نشوب حريق أو حدوث عطل.


● عند التثبيت ، لا تسد منافذ الشفط والعادم ، ولا تسمح للأجسام الغريبة

داخل المنتج للدخول ، وإلا فقد يتسبب ذلك في حدوث عطل أو نشوب حريق بسبب تقادم المكونات الداخلية.
● لا تضع أشياء ثقيلة على هذا المنتج أو تحته ، فقد يؤدي ذلك إلى حدوث إصابات.
● الرجاء التثبيت في البيئة التالية:
1.الأماكن الخالية من أشعة الشمس المباشرة ؛
2- المواقع التي تكون فيها درجة الحرارة المحيطة في حدود 0 درجة مئوية إلى 55 درجة مئوية ؛
3.الرطوبة النسبية في نطاق من 0٪ إلى 95٪ ، ولا تكاثف ؛
4- مواقع خالية من قطرات الماء والأبخرة والغبار والغبار الزيتي ؛
5. المواقع التي لا يوجد فيها جهاز حرارة عالية ؛
6- مواقع الغاز والسائل غير المسببة للتآكل والقابلة للاشتعال ؛
7- ليس من السهل رش الماء والزيت والأدوية ؛
8- الأماكن التي لا تتعرض للإشعاع.
9- أماكن قوية وخالية من الاهتزازات ؛
10- المواقع التي لا يوجد فيها تداخل ضوضاء كهرومغناطيسي.


تحتوي اللوحة على 8 أزرار و 5 أنابيب رقمية.يمكن استخدام 5 فقط من الأزرار الثمانية ، و

الأزرار الثلاثة المتبقية محجوزة.يتم عرض الوظائف العامة للأزرار الخمسة في الجدول أدناه.

احتياطات الأسلاك

● يوصى بعدم استخدام 220 فولت أحادي الطور لإمداد الطاقة الرئيسي ،

مما قد يتسبب في تلف المكثف الإلكتروليتي بسبب نقص الطور.

● لا تغير الأسلاك أثناء التشغيل ، وإلا فقد يتسبب ذلك في حدوث كهرباء

صدمة أو إصابة.

● يرجى إجراء الأسلاك أو التفتيش من قبل فنيين محترفين ، وإلا فإنه

قد يسبب صدمة كهربائية أو فشل المنتج.

● يرجى التأكد بعناية من الأسلاك ومصدر الطاقة.قد تكون دائرة الإخراج قصيرة بسبب

أخطاء الأسلاك أو تطبيق الفولتية المختلفة.لا تعمل الفرامل عند حدوث الخطأ أعلاه ،

مما قد يؤدي إلى تلف ميكانيكي أو إصابة شخصية.

● لا تقم بتوصيل كبل طاقة الإدخال بأطراف التوصيل U و V و W في الجهاز

قيادة.خلاف ذلك ، سوف يتضرر سائق المؤازرة.

● عند توصيل الأسلاك ، لا تمرر كبل الطاقة وكابل الإشارة عبر نفس الأنبوب ، ولا تقم بتجميعه

معا.يجب أن تكون المسافة بين الاثنين أكثر من 30 سم لتجنب التداخل.

● يجب تأريض الطرف الأرضي للسائق لتجنب التسرب وتقليل تداخل النظام ،

ويجب أن يكون قطر السلك الأرضي هو نفسه أو فوق خط إمداد الطاقة.

● عند توصيل مصدر طاقة التيار المتردد ومصدر طاقة التيار المستمر بوحدة المؤازرة ، قم بالتوصيل بالمحدد

طرفية.قد يؤدي عدم القيام بذلك إلى حدوث عطل أو نشوب حريق.

● بالنسبة لطول الأسلاك ، يصل سطر إدخال الأوامر إلى 3 أمتار والمشفّر

الخط يصل إلى 20 م.

● استخدم كبلًا محميًا مزدوجًا مجدولًا لكابل اإلشارة وكابل جهاز التشفير ، و

قم بتأريض الدرع بنهاية واحدة.

● يجب توصيل أطراف U و V و W للمحرك وأطراف المحرك U و V و W واحدة تلو الأخرى

حسب الاسم.إذا كان متصلاً بشكل خاطئ ، لا يمكن للمحرك العمل بشكل طبيعي.

● تتطلب منتجات ناقل التيار المستمر الشائعة مقاومات حساسة للضغط وأسلاك

آمن.

● يرجى التحقق من الطاقة بعد انقطاع التيار الكهربائي لمدة 5 دقائق على الأقل.حتى في حالة انقطاع التيار الكهربائي ، الجهد العالي

قد تبقى داخل محرك المؤازرة.لذلك ، لا تلمس طرف الطاقة في غضون 5 دقائق بعد توصيل الطاقة

مغلق ، وإلا فقد يتسبب ذلك في حدوث صدمة كهربائية.

● لا تقم بتشغيل / إيقاف تشغيل الطاقة بشكل متكرر.عندما يكون ذلك ضروريا

قم بتشغيل / إيقاف تشغيل الطاقة باستمرار ، يرجى التحكم فيها مرة واحدة أو أقل في دقيقة واحدة.منذ قسم امدادات الطاقة

سائق المؤازرة لديه مكثف ، تيار شحن كبير (وقت الشحن 0.2 ثانية) يتدفق أثناء التشغيل / الإيقاف

مزود الطاقة.لذلك ، إذا تم تشغيل / إيقاف تشغيل الطاقة بشكل متكرر ، فإن أداء مكونات الدائرة الرئيسية

داخل سائق المؤازرة سوف تتدهور.

● لا تقم بتوصيل الطاقة عندما تكون مسامير الكتلة الطرفية مفكوكة أو الكبل

واسع.وإلا فقد يتسبب ذلك في نشوب حريق.

● اتخاذ تدابير التدريع المناسبة في المواقع التالية ، خلاف ذلك

قد يتلف الجهاز:

1. المواقع التي تسبب تداخلا بسبب الكهرباء الساكنة.

2. مكان ينتج مجال كهربائي قوي أو مجال مغناطيسي قوي.

3. المواقع التي قد يكون فيها إشعاع.

4. مكان قريب مع سلك كهرباء.

مكملات:

	اسم الملحق	صورة
قطع غيار ساتاندارد	محطة الطاقة		التكيف مع محرك الهيكل E1 ، E2
	قابس التشفير Cn3		قابس التشفير على جانب السائق
	المكونات الطرفية للتحكم Cn4		محطات إشارة الإدخال / الإخراج ، وأسلاك المستخدم
	خط اتصال التشفير		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط الكهرباء		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط مراقبة القيادة		قم بتوصيل وضبط البرنامج للمراقبة عن بعد وتحديث البرنامج الثابت
شراء قطع غيار	كابل محول USB إلى RS232		إذا لزم الأمر ، الشراء الذاتي
	خط اتصال إيثرنت		إذا لزم الأمر ، الشراء الذاتي

الشهادات
1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من
نظام تشغيل كهربائي متغير السرعة) ، يتوافق مع المعيار الوطني GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي للتحكم في السرعة الجزء 3 التوافق الكهرومغناطيسي
المعايير وطرق الاختبار الخاصة بها) ، المقابلة للمعيار الوطني GB12668.3-2012.

فحص الجودة:
أربع مرات اختبار الإنتاج
مرتين 24 ساعة
100٪ التفتيش قبل الشحن

وقت التسليم وطريقة الشحن

1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.
2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.
