نبض الإدخال 15KW PWM مضاعفات مكبر الصوت مع نموذج التحكم في عزم الدوران في سرعة الموضع
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Vector |
| إصدار الشهادات: | CE |
| رقم الموديل: | VEC-VC-03233H-M-EA |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 طقم |
|---|---|
| الأسعار: | To Be Discussed |
| تفاصيل التغليف: | 280 * 208 * 78 ملم ، 375 * 290 * 155 ملم |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C |
| القدرة على العرض: | 500 مجموعة / شهر |
|
معلومات تفصيلية |
|||
| الجهد االكهربى: | 380 فولت | قوة: | 15 كيلو وات |
|---|---|---|---|
| مرحلة: | ثلاث مراحل | بروتوكولات الاتصال: | Modbus / EtherCAT / CanOpen |
| التشفير: | 17/23/24 بت التشفير المطلق | التصنيف الحالي: | 32 أ |
| إدخال: | نبض | وضع التحكم: | الموقف / السرعة / عزم الدوران |
| تطبيق: | الروبوتات / CNC | ||
| إبراز: | نبض إدخال PWM مضاعفات مكبر للصوت,15KW PWM معزز مكبر للصوت,15KW PWM محرك سيرفو |
||
منتوج وصف

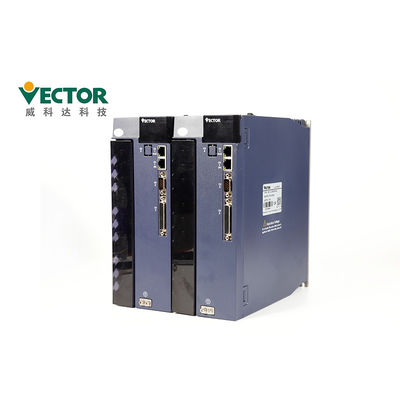

مضخم PWM المؤازر مع نموذج التحكم في الموضع / السرعة / عزم الدوران
وصف المنتجات
| اسم المنتج | مضخم PWM المؤازر |
| ماركة | المتجه |
| نموذج رقم: | VEC-VC-03233H-M-EA |
| القوة 4 | 15 كيلو واط |
| إدخال | نبض |
| الجهد االكهربى | 380 فولت |
| مرحلة | ثلاث مراحل |
| التصنيف الحالي | 32 أ |
| بروتوكولات الاتصال | Modbus / CANopen / EtherCAT |
| التشفير | 17/23/24 بت التشفير المطلق |
كيف يعمل محرك سيرفو؟نموذج التحكم في الموقع ونموذج التحكم في السرعة ونموذج التحكم Trogue.
| الجهد االكهربى | وضع التحكم | تصحيح أحادي الطور / ثلاثي الأطوار كامل التحكم تعديل SVPWM |
| التشفير | ملاحظات التشفير | 2500 نبضة تزايدي + ترميز هول ؛ 2500 نبضة تزايدي ؛ 17bit Tamagawa التشفير المطلق ؛ 23bit Tamagawa التشفير المطلق ؛ 24bit نيكون التشفير المطلق ؛ |
| إدخال أمر النبض | نوع النبض | المدخلات التفاضلية ، المجمع المفتوح |
| نطاق الترددات | المدخلات التفاضلية: 0-500 كيلو هرتز ، عرض النبض أكبر من 1us المجمع المفتوح: 0-300 كيلو هرتز ، عرض النبض أكبر من 2.5us |
|
| وضع النبض | نبض + اتجاهإيجابيات ABCW + CCW ؛ | |
| نوع واجهة DI / DO | NPN / PNP | |
| الاتصالات | Modbus / CANopen / EtherCAT | |
| وضع الموقف | طريقة إدخال الأمر | أمر النبض موقف التخطيط الداخلي التخطيط حسب الموقع المستهدف والسرعة والتسارع والتباطؤ زمن منحنى السرعة شبه المنحرف منحنى السرعة التكعيبية وضع الأمر المطلق / النسبي |
| وضع تجانس التعليمات | ترشيح تمرير الترددات المنخفضة / التصفية المتوسطة | |
| نسبة التروس الإلكترونية | N / م ؛ (م = 1 ~ 2147483647 ، ن = 1 ~ 2147483647) | |
| حد عزم الدوران | حد عزم الدوران الداخلي / حد عزم الدوران التناظري | |
| تعويض التغذية | سرعة التغذية إلى الأمام / تغذية عزم الدوران إلى الأمام | |
| تعويض عزم الدوران | تعويض عزم الدوران الثابت / تعويض عزم الدوران التناظري / تعويض عزم الدوران التلقائي ؛ |
|
| وضع التحكم في السرعة | نوع إدخال الأمر | تردد النبض / التناظرية / سرعة التخطيط الداخلي |
| نطاق التحكم في السرعة | 1 ~ السرعة القصوى | |
| عرض النطاق | 1 كيلو هرتز | |
| حد عزم الدوران | حد عزم الدوران الداخلي / حد عزم الدوران التناظري | |
| وضع تجانس التعليمات | ترشيح تمرير الترددات المنخفضة / التصفية المتوسطة | |
| تعويض التغذية | تغذية عزم الدوران إلى الأمام | |
| تعويض عزم الدوران | تعويض عزم الدوران الثابت / تعويض عزم الدوران التناظري / تعويض عزم الدوران التلقائي ؛ |
|
| وضع التحكم في عزم الدوران | نوع إدخال الأمر | مرجع عزم الدوران الداخلي / عزم التحكم التناظري |
| تعويض عزم الدوران | تعويض عزم الدوران الثابت / تعويض عزم الدوران التناظري / تعويض عزم الدوران التلقائي ؛ |
|
| الحد الأقصى للسرعة | حد السرعة الداخلية / حد السرعة التناظري | |
وصف محرك سيرفو - تفاصيل حول محرك سيرفو ، وكيفية تحديد طراز محرك سيرفو والقيام بالتثبيت؟

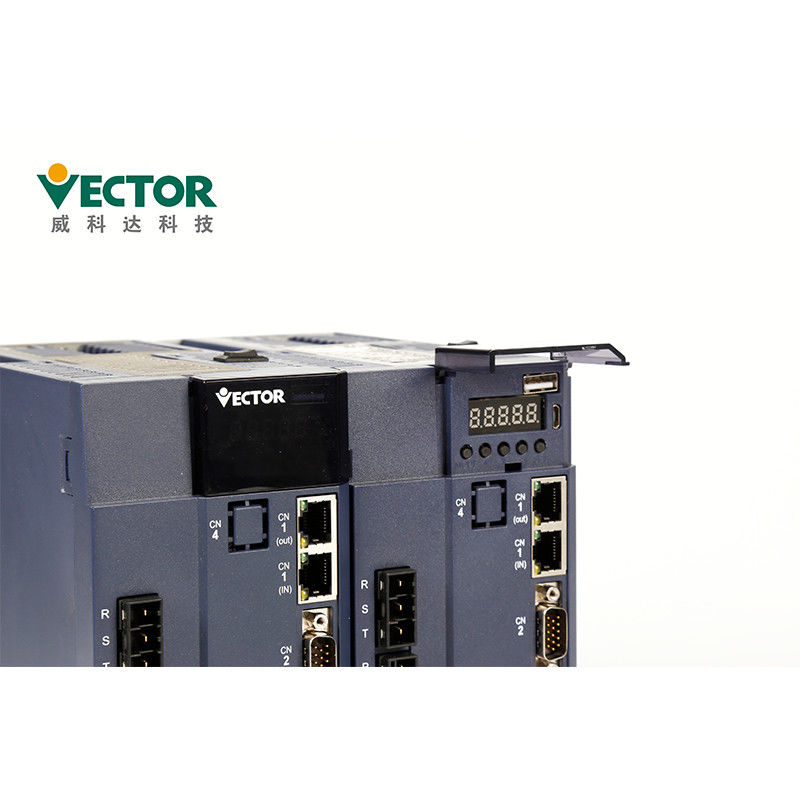

تحتوي اللوحة على 8 أزرار و 5 أنابيب رقمية.يمكن استخدام 5 فقط من الأزرار الثمانية ، و
الأزرار الثلاثة المتبقية محجوزة.يتم عرض الوظائف العامة للأزرار الخمسة في الجدول أدناه.
| اسم المفتاح | الوظيفة الرئيسية |
| PAR / ALM | مفتاح الوضع ، ارجع إلى القائمة السابقة |
| ▲ (إضافة) | زيادة قيمة بت وميض الأنبوب الرقمي LED |
| ▼ (ديسمبر) | تقليل قيمة الرقم الوامض للأنبوب الرقمي LED |
| STOP / RST | يحرك أنبوب LED الوامض إلى اليسار ؛يتحقق من القيمة العالية للبيانات أطول من 5 بتات ؛إعادة تعيين الخطأ ؛ تنفيذ وظيفة Fn |
| RD / WT | قراءة / كتابة قيم المعلمات ؛ أدخل صفحة fn |
احتياطات التشغيل
● في عملية الاختبار ، من أجل منع وقوع الحوادث ، يرجى اختبار محرك سيرفو بدون حمل (غير متصل بعمود السائق) ، وإلا فقد يتسبب ذلك في حدوث إصابة.
● عند بدء التشغيل على الجهاز الداعم ، اضبط معلمات المستخدم
التي تتطابق مع الجهاز مقدمًا.إذا بدأت التشغيل بدون ضبط المعلمة ، فقد يتسبب ذلك في فقد أو عطل ميكانيكي.
● لتجنب الحوادث ، قم بتركيب مفتاح حد أو سدادة في نهاية الجزء المتحرك من الماكينة ، وإلا فسوف يتسبب ذلك في تلف ميكانيكي أو إصابة.
● لا تقم بإجراء تغييرات كبيرة على إعدادات المعلمات ، حيث قد يؤدي ذلك إلى
عملية غير مستقرة أو تلف ميكانيكي أو إصابة.
● عند تشغيل الطاقة أو انقطاع التيار الكهربائي ، فإن المشتت الحراري لـ
قد يكون محرك سيرفو ، ومقاوم كبح خارجي ، ومحرك ، وما إلى ذلك في حالة درجة حرارة عالية.لا تلمسه ، وإلا فقد يسبب حروقًا.
● عند استخدام محرك مؤازر على المحور العمودي ، اضبط جهاز أمان لمنع قطعة العمل من الوقوع تحت الإنذار ، والسفر ، وما إلى ذلك. بالإضافة إلى ذلك ، يرجى تنفيذ إعداد إيقاف قفل المؤازرة عند حدوث حركة مفرطة ، وإلا فإن قطعة العمل قد تقع في حالة السفر الزائدة.
● لا تدخل نطاق تشغيل الجهاز أثناء التشغيل ، وإلا فسوف يتسبب ذلك في حدوث إصابة.
● لا تلمس محرك سيرفو أو الجزء المتحرك من الجهاز أثناء
العملية ، وإلا فإنها سوف تسبب إصابة.
● يرجى إعداد نظام الأمان لضمان السلامة حتى في حالة وجود إشارة
كسر الخط.على سبيل المثال ، عند فصل إشارات مفتاح السفر الموجب (P-OT) والسالب فوق مفتاح السفر (N-OT) في إعداد المصنع ، فإنهما يعملان بأمان.
● تأكد من ضبط حالة المؤازرة OFF عند إيقاف تشغيل الطاقة.
● لا تقم بتشغيل / إيقاف تشغيل الطاقة بشكل متكرر.بعد بدء العملية الفعلية ، فإن ملف
يجب أن يكون الفاصل الزمني للتشغيل / الإيقاف أكثر من ساعة واحدة ، وإلا فإن المكونات الموجودة داخل وحدة المؤازرة سوف تكون قديمة قبل الأوان.
● عند حدوث إنذار ، أعد ضبط المنبه بعد إزالة السبب وتأكد
السلامة ، وأعد تشغيل العملية ، وإلا فقد يتسبب ذلك في حدوث إصابة.
● لا تستخدم فرامل محرك الفرامل للفرملة العادية ، وإلا فقد يحدث ذلك
يسبب عطل.
الشهادات
1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من
نظام التشغيل الكهربائي متغير السرعة) ، المطابق للمعيار الوطني GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي للتحكم في السرعة الجزء 3 التوافق الكهرومغناطيسي
المعايير وطرق الاختبار الخاصة بها) ، المقابلة للمعيار الوطني GB12668.3-2012.
فحص الجودة:
أربع مرات اختبار الإنتاج
مرتين 24 ساعة
100٪ التفتيش قبل الشحن
وقت التسليم وطريقة الشحن
1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.
2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.
| كمية | 1-5 مجموعات | 50-100 مجموعة | 200-500 مجموعة |
| موعد التسليم | خلال 3 ايام | 5-10 أيام | 15-25 يومًا |
| تفاصيل التعبئة من محرك سيرفو | |||||

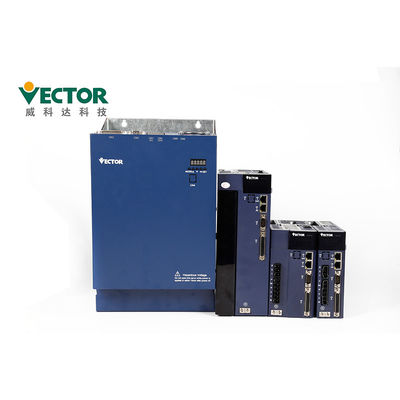

| منتجات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| الشركة التونسية للملاحة.بحجم | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 | 440 * 296 * 288 | 510 * 305 * 325 |
