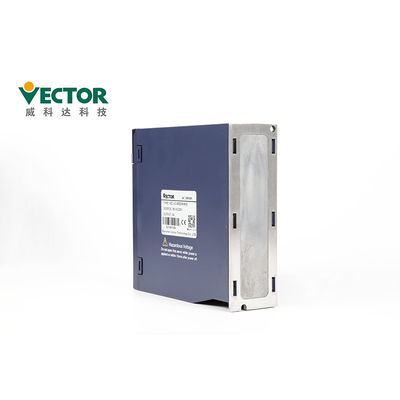

2.2KW محرك سيرفو صغير مكبر للصوت لآلة التشكيل الكيميائي
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | Vector |
إصدار الشهادات: | CE |
رقم الموديل: | VEC-VC-01223H-ME |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 طقم |
---|---|
الأسعار: | To Be Discussed |
تفاصيل التغليف: | 280 * 208 * 78 ملم ، 375 * 290 * 155 ملم |
وقت التسليم: | 3-5 أيام عمل |
شروط الدفع: | T / T ، ويسترن يونيون ، L / C |
القدرة على العرض: | 500 مجموعة / شهر |
معلومات تفصيلية |
|||
الجهد االكهربى: | 220 فولت | قوة: | 2.2 كيلو واط |
---|---|---|---|
مرحلة: | مرحلة واحدة / ثلاث مراحل | بروتوكولات الاتصال: | CanOpen / Ethercat / Modbus |
التشفير: | 17 / 23bit Tamagawa التشفير المطلق ؛ | التصنيف الحالي: | break |
الإدخال / الإخراج: | نبض / تناظري | وضع التحكم: | عزم الدوران / الموقع / السرعة |
تطبيق: | آلة التشكيل الكيميائي | اسم المنتج: | محرك سيرفو 2.2kW لآلة التشكيل الكيميائي |
تسليط الضوء: | محرك سيرفو صغير CE,محرك سيرفو صغير 2.2KW,مكبر صوت بمحرك مؤازر 2.2KW |
منتوج وصف
محرك سيرفو AC ، محرك سيرفو 380V 5.5kW لآلة تشكيل غطاء الكرتون
محرك سيرفو 2.2kW لآلة التشكيل الكيميائي
طاقة التيار المتردد 2.2 كيلو وات
أحادي / ثلاث مراحل 220 فولت
Modbus / CanOpen / EtherCAT
وضع التحكم في الموقع / السرعة / عزم الدوران
17 / 23bit Tamagawa المطلق التشفير ؛
وصف المنتجات
اسم المنتج | محرك سيرفو AC لآلة النسيج |
ماركة | المتجه |
نموذج رقم: | VEC-VC-01223HC-ME |
قوة | 2.2 كيلو واط |
الإدخال / الإخراج | نبض / تناظري |
الجهد االكهربى | 220 فولت |
مرحلة | أحادي / ثلاث مراحل |
التصنيف الحالي | 12 أ |
بروتوكولات الاتصال | Modbus / CanOpen / EtherCAT |
التشفير | 17 / 23bit Tamagawa المطلق التشفير ؛ |
إدخال أمر النبض | نوع النبض | المدخلات التفاضلية ، المجمع المفتوح |
نطاق الترددات | المدخلات التفاضلية: 0-500 كيلو هرتز ، عرض النبض أكبر من 1us المجمع المفتوح: 0-300 كيلو هرتز ، عرض النبض أكبر من 2.5us |
|
وضع النبض | نبض + اتجاهإيجابيات ABCW + CCW ؛ | |
المدخلات التناظرية | مجال الجهد الكهربائي | -10V إلى 10V |
مقاومة المدخلات | 10kΩ | |
التردد الأقصى | 1.5 كيلو هرتز | |
نوع واجهة DI / DO | NPN / PNP | |
الاتصالات | Modbus / CANopen / EtherCAT |
احتياطات التثبيت
التركيب بيئة متطلبات |
الضغط الجوي | 86 ~ 106 كيلو باسكال |
الرطوبة MBient | 0 ~ 55 | |
درجة الحرارة المحيطة | 0 ~ 90٪ ر | |
مستوي رقم التعريف الألكتروني | IP20 | |
اهتزاز | 0 ~ 4.9 م / ث ^ 2 |

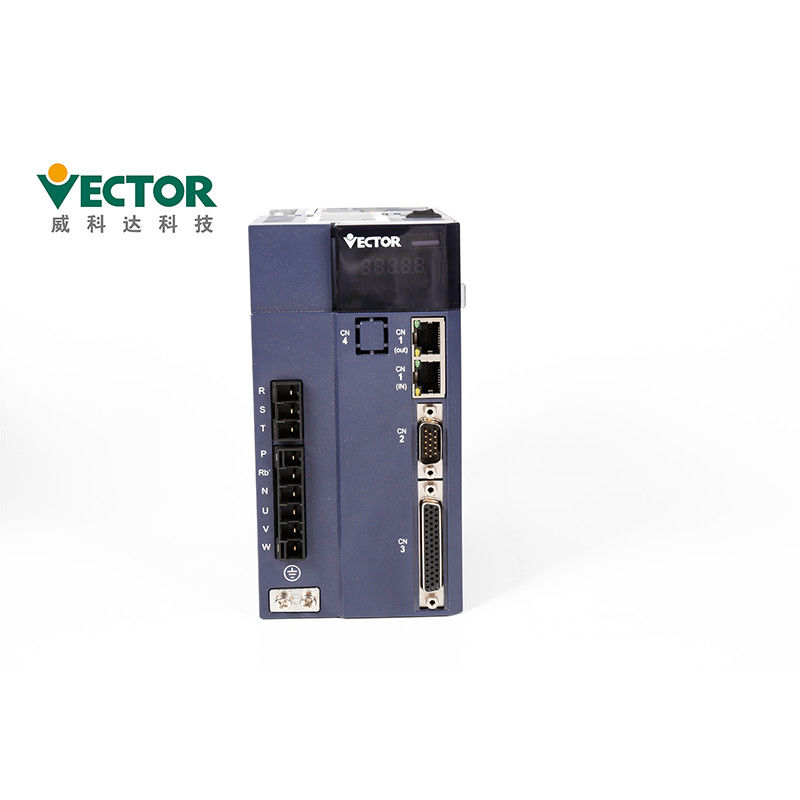

تحتوي اللوحة على 8 أزرار و 5 أنابيب رقمية.يمكن استخدام 5 فقط من الأزرار الثمانية ، و
الأزرار الثلاثة المتبقية محجوزة.يتم عرض الوظائف العامة للأزرار الخمسة في الجدول أدناه.
اسم المفتاح | الوظيفة الرئيسية |
PAR / ALM | مفتاح الوضع ، ارجع إلى القائمة السابقة |
▲ (إضافة) | زيادة قيمة بت وميض الأنبوب الرقمي LED |
▼ (ديسمبر) | تقليل قيمة الرقم الوامض للأنبوب الرقمي LED |
STOP / RST | يحرك أنبوب LED الوامض إلى اليسار ؛يتحقق من القيمة العالية للبيانات أطول من 5 بتات ؛إعادة تعيين الخطأ ؛ تنفيذ وظيفة Fn |
RD / WT | قراءة / كتابة قيم المعلمات ؛ أدخل صفحة fn |
احتياطات الصيانة والتفتيش
● لا تغير الأسلاك أثناء تشغيل الطاقة ، وإلا فقد يتسبب ذلك في حدوث صدمة كهربائية أو إصابة.
● يرجى إجراء الأسلاك أو التفتيش من قبل فنيين محترفين ، وإلا فإنه
قد يسبب صدمة كهربائية أو فشل المنتج.
● يرجى التحقق من الطاقة بعد انقطاع التيار الكهربائي لمدة 5 دقائق على الأقل.حتى في حالة انقطاع التيار الكهربائي ،
قد يظل الجهد العالي داخل محرك المؤازرة.لذلك ، لا تلمس طرف الطاقة الموجود بالداخل
بعد 5 دقائق من انقطاع التيار الكهربائي ، وإلا فقد يتسبب ذلك في حدوث صدمة كهربائية.
● عند استبدال محرك المؤازرة ، يرجى إجراء نسخ احتياطي لمعلمات مستخدم برنامج تشغيل المؤازرة ليتم استبدالها من قبل
الاستبدال ، ونقل النسخة الاحتياطية إلى محرك سيرفو جديد ، ثم أعد تشغيل العملية ،
وإلا فقد يتلف الجهاز.
مكملات:
اسم الملحق | صورة | ||
قطع غيار ساتاندارد | محطة الطاقة | التكيف مع محرك الهيكل E1 ، E2 | |
قابس التشفير Cn3 | قابس التشفير على جانب السائق | ||
المكونات الطرفية للتحكم Cn4 | محطات إشارة الإدخال / الإخراج ، وأسلاك المستخدم | ||
خط اتصال التشفير | يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل |
||
خط الكهرباء | يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل |
||
خط مراقبة القيادة | قم بتوصيل وضبط البرنامج للمراقبة عن بعد وتحديث البرنامج الثابت | ||
شراء قطع غيار | كابل محول USB إلى RS232 | إذا لزم الأمر ، الشراء الذاتي | |
خط اتصال إيثرنت | إذا لزم الأمر ، الشراء الذاتي |
الشهادات
1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من
نظام تشغيل كهربائي متغير السرعة) ، يتوافق مع المعيار الوطني GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي للتحكم في السرعة الجزء 3 التوافق الكهرومغناطيسي
المعايير وطرق الاختبار الخاصة بها) ، المقابلة للمعيار الوطني GB12668.3-2012.
فحص الجودة:
أربع مرات اختبار الإنتاج
مرتين 24 ساعة
100٪ التفتيش قبل الشحن
وقت التسليم وطريقة الشحن
1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.
2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.
تفاصيل التعبئة من محرك سيرفو | |||
منتجات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
الشركة التونسية للملاحة.بحجم | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 |
