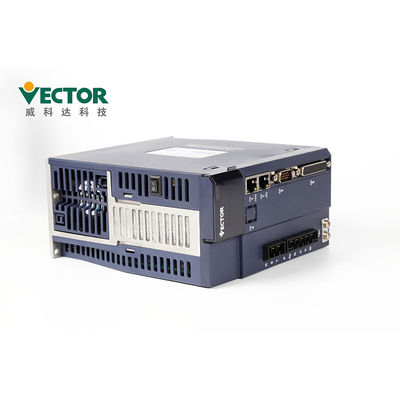

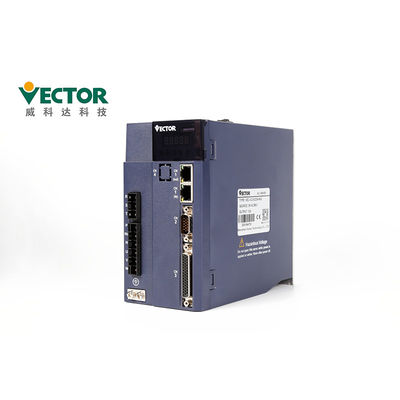

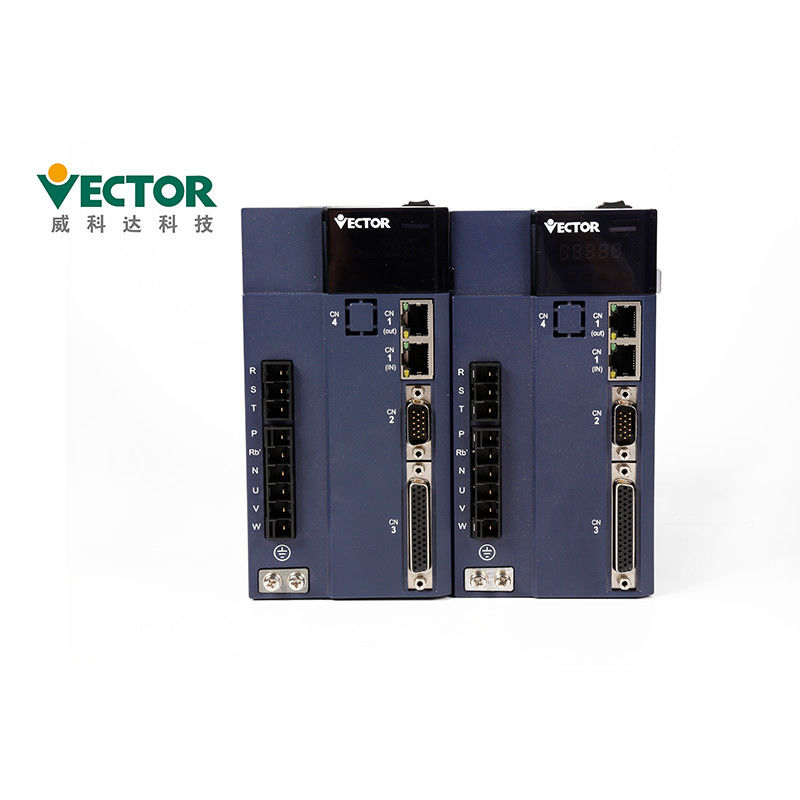

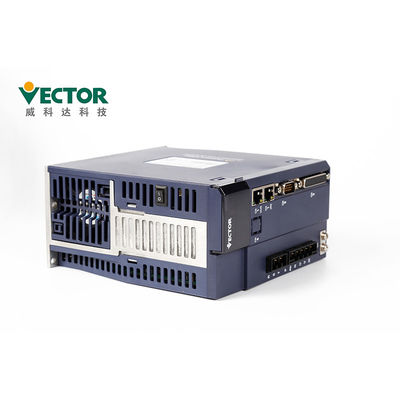

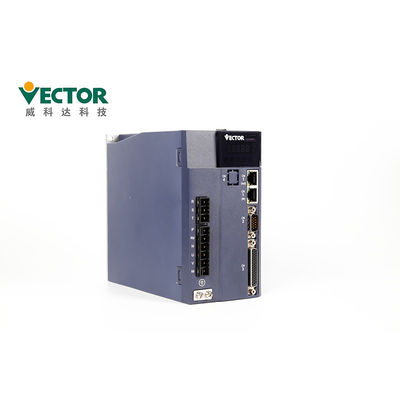

محرك سيرفو ثلاثي الأطوار 1.5KW AC مع 2500 خط إضافي لقاعة التشفير
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Vector |
| إصدار الشهادات: | CE |
| رقم الموديل: | VEC-VC-00623H-ME |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 طقم |
|---|---|
| الأسعار: | USD150-350 / kit |
| تفاصيل التغليف: | 280 * 208 * 78 ملم ، 375 * 290 * 155 ملم |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C |
| القدرة على العرض: | 500 مجموعة / شهر |
|
معلومات تفصيلية |
|||
| الجهد االكهربى: | 220 فولت | قوة: | 1.5 كيلو واط |
|---|---|---|---|
| مرحلة: | مرحلة واحدة ، ثلاث مراحل | بروتوكولات الاتصال: | Modbus / CANopen / EtherCAT |
| التشفير: | 2500 سطر تزايدي Hall Encoder | التصنيف الحالي: | 6 أ |
| إدخال: | تناظري / نبضي | وضع التحكم: | الموقف / السرعة / عزم الدوران |
| تطبيق: | طابعة ، آلة تعبئة | تكرر: | 4 كيلو هرتز |
| تسليط الضوء: | محرك سيرفو بتيار متردد 1.5 كيلو وات,محرك سيرفو تيار متردد 4 كيلو هرتز,جهاز ترميز القاعة 1.5 كيلو وات مضخم مضاعف تيار متردد |
||
منتوج وصف
مكبرات صوت مؤازرة ثلاثية الطور بقدرة 1.5 كيلو وات مع 2500 خط ترميز قاعة تزايدي تنطبق على آلة الطباعة
& https: //youtu.be/MLOjiU3erJs ؛
فيكتور تك.ركز على نظام المؤازرة لأكثر من 17 عامًا.
أكثر مرونة ، وأكثر دقة
النوع: محرك سيرفو التيار المتردد
أغطية الطاقة: 200W-110KW ، OEM Uper 250KW
المرحلة: أحادي / ثلاث مراحل 220 فولت
نوع الاتصال: Modbus / CanOpen / EtherCAT
وضع التحكم: الموقع والسرعة ووضع التحكم في عزم الدوران
نوع التشفير: 2500 سطر تزايدي + ترميز القاعة ؛2500 سطر تزايدي ؛17/23 بت تاماغاوا التشفير المطلق ؛
24 بت نيكون التشفير المطلق
وصف المنتجات
| منتجات | محرك سيرفو التيار المتردد |
| ماركة | المتجه |
| نموذج رقم: | VEC-VC-00623H-ME |
| قوة | 1.5 كيلو واط |
| الجهد االكهربى | 220 فولت |
| مرحلة | ثلاث مراحل |
| التصنيف الحالي | 6 أ |
| بروتوكولات الاتصال | Modbus / CANopen / EtherCAT |
| التشفير | 2500 خط تزايدي + ترميز هول ؛ |
كيف يعمل محرك سيرفو؟نموذج التحكم في الموقع ونموذج التحكم في السرعة ونموذج التحكم Trogue.
| الجهد االكهربى | وضع التحكم | تصحيح أحادي الطور / ثلاثي الأطوار كامل التحكم تعديل SVPWM |
| التشفير | ملاحظات التشفير | 2500 نبضة تزايدي + ترميز هول ؛ 2500 نبضة تزايدي ؛ 17bit Tamagawa التشفير المطلق ؛ 23bit Tamagawa التشفير المطلق ؛ 24bit نيكون التشفير المطلق ؛ |
| إدخال أمر النبض | نوع النبض | المدخلات التفاضلية ، المجمع المفتوح |
| نطاق الترددات | المدخلات التفاضلية: 0-500 كيلو هرتز ، عرض النبض أكبر من 1us المجمع المفتوح: 0-300 كيلو هرتز ، عرض النبض أكبر من 2.5us |
|
| وضع النبض | نبض + اتجاهإيجابيات ABCW + CCW ؛ | |
| المدخلات التناظرية | مجال الجهد الكهربائي | -10V إلى 10V |
| مقاومة المدخلات | 10kΩ | |
| التردد الأقصى | 1.5 كيلو هرتز | |
| نوع واجهة DI / DO | NPN / PNP | |
| تواصل | Modbus / CANopen / EtherCAT | |
| وضع الموقف | طريقة إدخال الأمر | أمر النبض موقف التخطيط الداخلي > التخطيط حسب الموقع المستهدف والسرعة والتسارع والتباطؤ الوقت > منحنى السرعة شبه المنحرف > منحنى السرعة التكعيبية > وضع الأمر المطلق / النسبي |
| وضع تجانس التعليمات | ترشيح تمرير الترددات المنخفضة / التصفية المتوسطة | |
| نسبة التروس الإلكترونية | N / م ؛ (م = 1 ~ 2147483647 ، ن = 1 ~ 2147483647) | |
| حد عزم الدوران | حد عزم الدوران الداخلي / حد عزم الدوران التناظري | |
| تعويض التغذية | سرعة التغذية إلى الأمام / تغذية عزم الدوران إلى الأمام | |
| تعويض عزم الدوران | تعويض عزم الدوران الثابت / تعويض عزم الدوران التناظري / تعويض عزم الدوران التلقائي ؛ |
|
| وضع التحكم في السرعة | نوع إدخال الأمر | تردد النبض / التناظرية / سرعة التخطيط الداخلي |
| نطاق التحكم في السرعة | 1 ~ السرعة القصوى | |
| عرض النطاق | 1 كيلو هرتز | |
| حد عزم الدوران | حد عزم الدوران الداخلي / حد عزم الدوران التناظري | |
| وضع تجانس التعليمات | ترشيح تمرير الترددات المنخفضة / التصفية المتوسطة | |
| تعويض التغذية | تغذية عزم الدوران إلى الأمام | |
| تعويض عزم الدوران | تعويض عزم الدوران الثابت / تعويض عزم الدوران التناظري / تعويض عزم الدوران التلقائي ؛ |
|
| وضع التحكم في عزم الدوران | نوع إدخال الأمر | مرجع عزم الدوران الداخلي / عزم التحكم التناظري |
| تعويض عزم الدوران | تعويض عزم الدوران الثابت / تعويض عزم الدوران التناظري / تعويض عزم الدوران التلقائي ؛ |
|
| الحد الأقصى للسرعة | حد السرعة الداخلية / حد السرعة التناظري |
وصف محرك سيرفو - تفاصيل حول محرك سيرفو ، وكيفية تحديد طراز محرك سيرفو والقيام بالتثبيت؟
مكملات
| اسم الملحق | صورة | ||
| قطع غيار ساتاندارد | محطة الطاقة | |
التكيف مع محرك الهيكل E1 ، E2 |
| قابس التشفير Cn3 | |
قابس التشفير على جانب السائق | |
| المكونات الطرفية للتحكم Cn4 | |
محطات إشارة الإدخال / الإخراج ، وأسلاك المستخدم | |
| خط اتصال التشفير | |
يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل |
|
| خط الكهرباء | |
يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل |
|
| خط مراقبة القيادة | |
قم بتوصيل وضبط البرنامج للمراقبة عن بعد وتحديث البرنامج الثابت | |
| شراء قطع غيار | كابل محول USB إلى RS232 | |
إذا لزم الأمر ، الشراء الذاتي |
| خط اتصال إيثرنت | |
إذا لزم الأمر ، الشراء الذاتي |
الشهادات
وقت التسليم وطريقة الشحن
| كمية | 1-5 مجموعات | 50-100 مجموعة | 200-500 مجموعة |
| موعد التسليم | خلال 3 ايام | 5-10 أيام | 15-25 يومًا |
1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.
2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.
تريد أن تعرف المزيد من التفاصيل حول هذا المنتج
