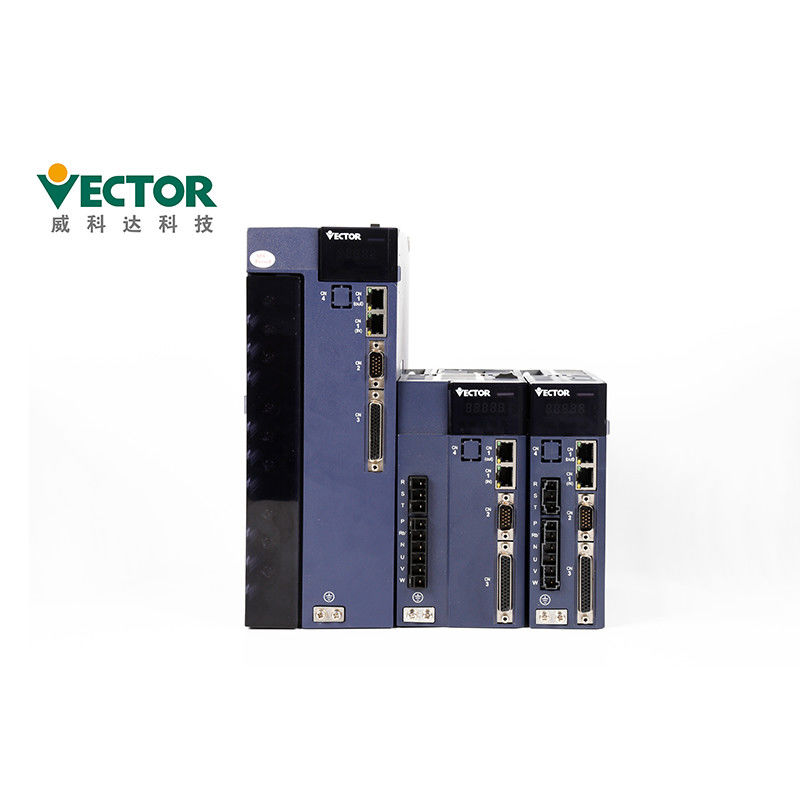

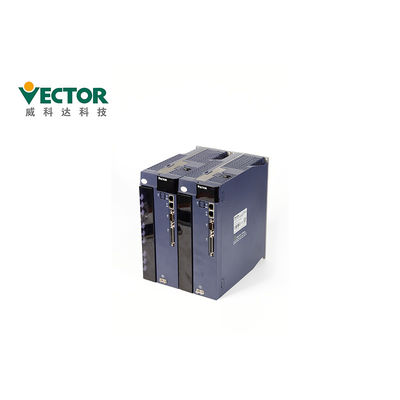

محرك سيرفو AC 380V 4KW مع تشفير 23 بت تاماغاوا
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Vector |
| إصدار الشهادات: | CE |
| رقم الموديل: | VEC-VC-00733H-ME |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 طقم |
|---|---|
| الأسعار: | To Be Discussed |
| تفاصيل التغليف: | 280 * 208 * 78 ملم ، 375 * 290 * 155 ملم |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C |
| القدرة على العرض: | 500 مجموعة / شهر |
|
معلومات تفصيلية |
|||
| الجهد االكهربى: | 380 فولت | قوة: | 4kw |
|---|---|---|---|
| مرحلة: | مرحلة واحدة ، ثلاث مراحل | بروتوكولات الاتصال: | Modbus / CANopen / EtherCAT |
| التشفير: | 2500 سطر تزايدي Hall Encoder | التصنيف الحالي: | 7 أ |
| إدخال: | تناظري / نبضي | وضع التحكم: | الموقف / السرعة / عزم الدوران |
| تطبيق: | طابعة ، آلة تعبئة | تكرر: | 4 كيلو هرتز |
| تسليط الضوء: | محرك سيرفو تيار متردد 380 فولت,محرك سيرفو تيار متردد 4KW,محرك سيرفو تيار متردد 4KW |
||
منتوج وصف
380V 4KW Ac سيرفو سائق تطبيق آلة التعبئة العمودية
اسم العنصر: محرك سيرفو التيار المتردد
الطاقة: 4KW
المرحلة: أحادي / ثلاث مراحل 380 فولت
نوع الاتصال: Modbus / CanOpen / EtherCAT
وضع التحكم: الوضع والسرعة ووضع التحكم في عزم الدوران
التشفير: 17/23 بت تاماغاوا التشفير المطلق ؛24 بت نيكون التشفير المطلق
وصف المنتجات
| اسم المنتج | محرك سيرفو التيار المتردد |
| ماركة | المتجه |
| نموذج رقم: | VEC-VC-00733H-ME |
| القوة 4 | كيلوواط |
| الجهد االكهربى | 380 فولت |
| مرحلة | ثلاث مراحل |
| التصنيف الحالي | 7 أ |
| بروتوكولات الاتصال | Modbus / CANopen / EtherCAT |
| التشفير | 23 بت تاماغاوا التشفير المطلق |
كيف يعمل محرك سيرفو؟نموذج التحكم في الموقع ونموذج التحكم في السرعة ونموذج التحكم Trogue.
| الجهد االكهربى | وضع التحكم | تصحيح أحادي الطور / ثلاثي الأطوار كامل التحكم تعديل SVPWM |
| التشفير | ملاحظات التشفير | 2500 نبضة تزايدي + ترميز هول ؛ 2500 نبضة تزايدي ؛ 17bit Tamagawa التشفير المطلق ؛ 23bit Tamagawa التشفير المطلق ؛ 24bit نيكون التشفير المطلق ؛ |
| إدخال أمر النبض | نوع النبض | المدخلات التفاضلية ، المجمع المفتوح |
| نطاق الترددات | المدخلات التفاضلية: 0-500 كيلو هرتز ، عرض النبض أكبر من 1us المجمع المفتوح: 0-300 كيلو هرتز ، عرض النبض أكبر من 2.5us |
|
| وضع النبض | نبض + اتجاهإيجابيات ABCW + CCW ؛ | |
| المدخلات التناظرية | مجال الجهد الكهربائي | -10V إلى 10V |
| مقاومة المدخلات | 10kΩ | |
| التردد الأقصى | 1.5 كيلو هرتز | |
| نوع واجهة DI / DO | NPN / PNP | |
| الاتصالات | Modbus / CANopen / EtherCAT | |
| وضع الموقف | طريقة إدخال الأمر | أمر النبض موقف التخطيط الداخلي > التخطيط حسب الموقع المستهدف والسرعة والتسارع والتباطؤ زمن > منحنى السرعة شبه المنحرف > منحنى السرعة التكعيبية > وضع الأمر المطلق / النسبي |
| وضع تجانس التعليمات | ترشيح تمرير الترددات المنخفضة / التصفية المتوسطة | |
| نسبة التروس الإلكترونية | N / م ؛ (م = 1 ~ 2147483647 ، ن = 1 ~ 2147483647) | |
| حد عزم الدوران | حد عزم الدوران الداخلي / حد عزم الدوران التناظري | |
| تعويض التغذية | سرعة التغذية إلى الأمام / تغذية عزم الدوران إلى الأمام | |
| تعويض عزم الدوران | تعويض عزم الدوران الثابت / تعويض عزم الدوران التناظري / تعويض عزم الدوران التلقائي ؛ |
|
وصف محرك سيرفو - تفاصيل حول محرك سيرفو ، وكيفية تحديد طراز محرك سيرفو والقيام بالتثبيت؟
 تحتوي اللوحة على 5 أزرار و 5 أنابيب رقمية.يتم عرض الوظائف العامة للأزرار الخمسة في الجدول أدناه. |
|
| اسم المفتاح | الوظيفة الرئيسية |
| الوضع | مفتاح الوضع ، ارجع إلى القائمة السابقة |
| ▲ (إضافة) | زيادة قيمة بت وميض الأنبوب الرقمي LED |
| ▼ (ديسمبر) | تقليل قيمة الرقم الوامض للأنبوب الرقمي LED |
| ◄◄ (التحول) | يحرك أنبوب LED الوامض إلى اليسار ؛يتحقق من القيمة العالية للبيانات أطول من 5 بتات ؛إعادة تعيين الخطأ ؛ تنفيذ وظيفة Fn |
| جلس | قراءة / كتابة قيم المعلمات |
الشهادات
1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من
نظام التشغيل الكهربائي متغير السرعة) ، المطابق للمعيار الوطني GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي للتحكم في السرعة الجزء 3 التوافق الكهرومغناطيسي
المعايير وطرق الاختبار الخاصة بها) ، المقابلة للمعيار الوطني GB12668.3-2012.
وقت التسليم وطريقة الشحن
1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.
2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.
| كمية | 1-5 مجموعات | 50-100 مجموعة | 200-500 مجموعة |
| موعد التسليم | خلال 3 ايام | 5-10 أيام | 15-25 يومًا |
| تفاصيل التعبئة من محرك سيرفو | |||||
| منتجات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| الشركة التونسية للملاحة.بحجم | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 | 440 * 296 * 288 | 510 * 305 * 325 |
