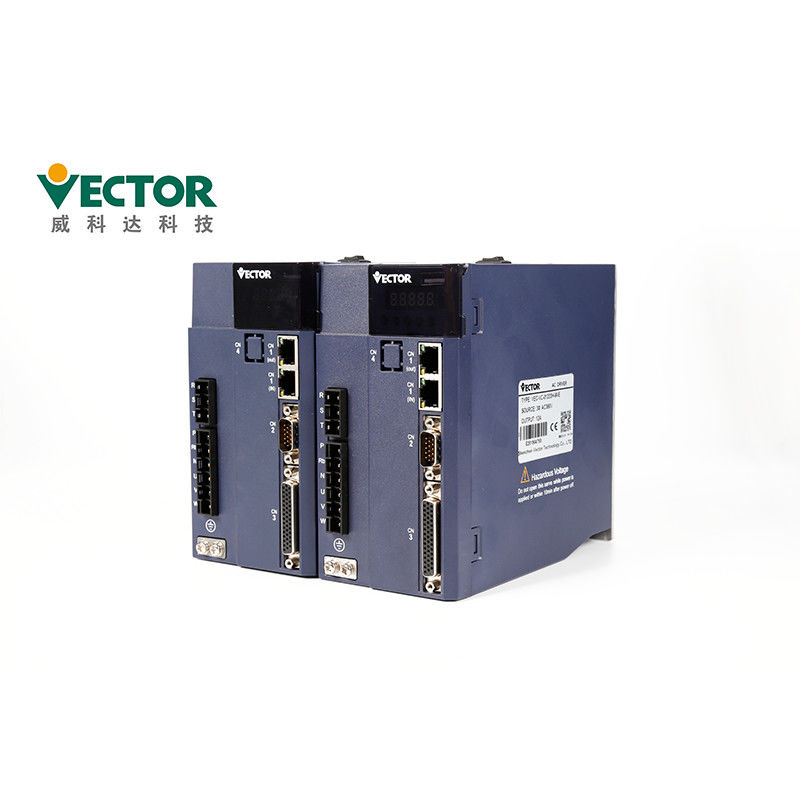

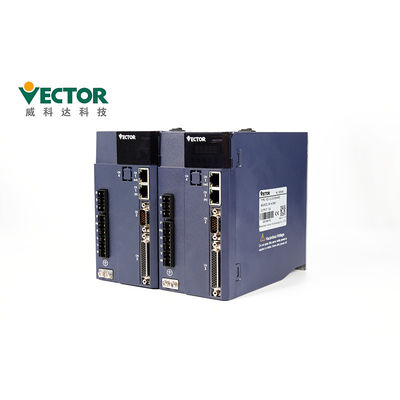

3.5Nm 750W نظام التحكم في الحركة المؤازرة محرك سيرفو نظام التحكم في حلقة مغلقة

220V 3.5nm 750W محرك سيرفو للتحكم في حلقة مغلقة مختلطة مع جهاز تشفير مطلق 24 بت

محرك سيرفو للتحكم في حلقة مغلقة مختلطة
تيار متردد 0.75 كيلو واط
ثلاث مراحل 380 فولت
Modbus / CanOpen / EtherCAT
وضع التحكم في الموقع / السرعة / عزم الدوران
24bit Tamagawa التشفير المطلق ؛

ميزات المنتجات

نموذج محرك سيرفو:

تركيب محرك سيرفو:

● قم بتثبيت برنامج التشغيل على منصة جافة ومتينة.حافظ على تهوية جيدة و

تبديد الحرارة أثناء التركيب والحفاظ على أسس جيدة.

● يرجى التثبيت في الاتجاه المحدد لتجنب حدوث عطل.

● عند التثبيت ، يرجى التأكد من الاحتفاظ ببرنامج تشغيل المؤازرة في مكانه المحدد

المسافة من السطح الداخلي للخزانة والآلات الأخرى ، وإلا فقد يتسبب ذلك في نشوب حريق أو حدوث عطل.

● عند التثبيت ، لا تسد منافذ الشفط والعادم ، ولا تسمح بوجود أجسام غريبة داخل

دخول المنتج ، وإلا فقد يتسبب ذلك في حدوث عطل أو نشوب حريق بسبب تقادم المكونات الداخلية.

● لا تضع أشياء ثقيلة على هذا المنتج أو تحته ، فقد يؤدي ذلك إلى حدوث إصابات.

● الرجاء التثبيت في البيئة التالية:

1.الأماكن الخالية من أشعة الشمس المباشرة ؛

2- المواقع التي تكون فيها درجة الحرارة المحيطة في حدود 0 درجة مئوية إلى 55 درجة مئوية ؛

3.الرطوبة النسبية في نطاق من 0٪ إلى 95٪ ، ولا تكاثف ؛

4- مواقع خالية من قطرات الماء والأبخرة والغبار والغبار الزيتي ؛

5. المواقع التي لا يوجد فيها جهاز حرارة عالية ؛

6- مواقع الغاز والسائل غير المسببة للتآكل والقابلة للاشتعال ؛

7- ليس من السهل رش الماء والزيت والأدوية ؛

8- الأماكن التي لا تتعرض للإشعاع.

9- أماكن قوية وخالية من الاهتزازات ؛

10- المواقع التي لا يوجد فيها تداخل ضوضاء كهرومغناطيسي.

احتياطات التشغيل:

● في عملية الاختبار ، من أجل منع الحوادث ، يرجى اختبار محرك سيرفو بدون تحميل

(غير متصل بعمود المحرك) ، وإلا فقد يتسبب ذلك في حدوث إصابة.

● عند بدء التشغيل على الجهاز الداعم ، اضبط معلمات المستخدم التي تتوافق مع الجهاز

مقدما.إذا بدأت التشغيل بدون ضبط المعلمة ، فقد يتسبب ذلك في فقد أو عطل ميكانيكي.

● لتجنب الحوادث ، قم بتثبيت مفتاح حد أو سدادة في نهاية الجزء المتحرك من الجهاز ،

وإلا فإنه سوف يتسبب في تلف ميكانيكي أو إصابة.

● لا تقم بإجراء تغييرات كبيرة على إعدادات المعلمات ، حيث قد يؤدي ذلك إلى

عملية غير مستقرة أو تلف ميكانيكي أو إصابة.

● عند تشغيل الطاقة أو انقطاع التيار الكهربائي ، يكون المشتت الحراري لبرنامج التشغيل المؤازر خارجيًا

قد يكون مقاوم الكبح ، المحرك ، وما إلى ذلك في حالة درجة حرارة عالية.لا تلمسه ، وإلا فقد يسبب حروقًا.

● عند استخدام محرك سيرفو على المحور الرأسي ، اضبط جهاز أمان لمنع سقوط قطعة العمل

تحت الإنذار ، السفر الزائد ، إلخ. بالإضافة إلى ذلك ، يرجى إجراء إعداد إيقاف قفل المؤازرة عند حدوث سفر زائد ،

وإلا فقد تقع قطعة العمل في حالة السفر الزائدة.

● لا تدخل نطاق تشغيل الجهاز أثناء التشغيل ، وإلا فسوف يتسبب ذلك في حدوث إصابة.

● لا تلمس محرك سيرفو أو الجزء المتحرك من الجهاز أثناء

العملية ، وإلا فإنها سوف تسبب إصابة.

● يرجى إعداد نظام الأمان لضمان السلامة حتى في حالة وجود إشارة

كسر الخط.على سبيل المثال ، عندما يكون مفتاح السفر الموجب (P-OT) والسالب على مفتاح السفر

إشارات (N-OT) مفصولة في إعدادات المصنع ، فهي تعمل بأمان.

● تأكد من ضبط حالة المؤازرة OFF عند إيقاف تشغيل الطاقة.

● لا تقم بتشغيل / إيقاف تشغيل الطاقة بشكل متكرر.بعد بدء التشغيل الفعلي ، فاصل الطاقة ON / OFF

يجب أن تكون أكثر من ساعة واحدة ، وإلا فإن المكونات الموجودة داخل وحدة المؤازرة سوف تتقادم قبل الأوان.

● عند حدوث إنذار ، أعد ضبط المنبه بعد إزالة السبب وتأكد

السلامة ، وأعد تشغيل العملية ، وإلا فقد يتسبب ذلك في حدوث إصابة.

● لا تستخدم فرامل محرك الفرامل للفرملة العادية ، وإلا فقد يحدث ذلك

يسبب عطل.

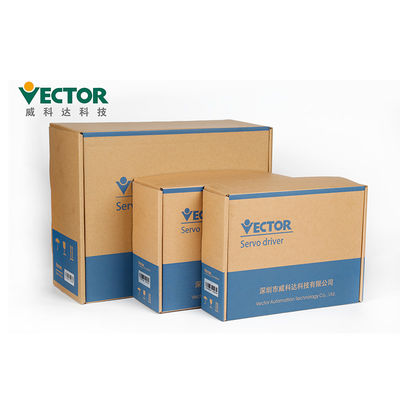

التعبئة والشحن

موعد التسليم

1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.

2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.

مكملات

	اسم الملحق	صورة
قطع غيار ساتاندارد	محطة الطاقة		التكيف مع محرك الهيكل E1 ، E2
	قابس التشفير Cn3		قابس التشفير على جانب السائق
	المكونات الطرفية للتحكم Cn4		محطات إشارة الإدخال / الإخراج ، وأسلاك المستخدم
	خط اتصال التشفير		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط الكهرباء		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط مراقبة القيادة		قم بتوصيل وضبط البرنامج للمراقبة عن بعد وتحديث البرنامج الثابت
شراء قطع غيار	كابل محول USB إلى RS232		إذا لزم الأمر ، الشراء الذاتي
	خط اتصال إيثرنت		إذا لزم الأمر ، الشراء الذاتي

شهادات CE

1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من

نظام تشغيل كهربائي متغير السرعة) ، يتوافق مع المعيار الوطني GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي للتحكم في السرعة الجزء 3 التوافق الكهرومغناطيسي

المعايير وطرق الاختبار الخاصة بها) ، المقابلة للمعيار الوطني GB12668.3-2012.
