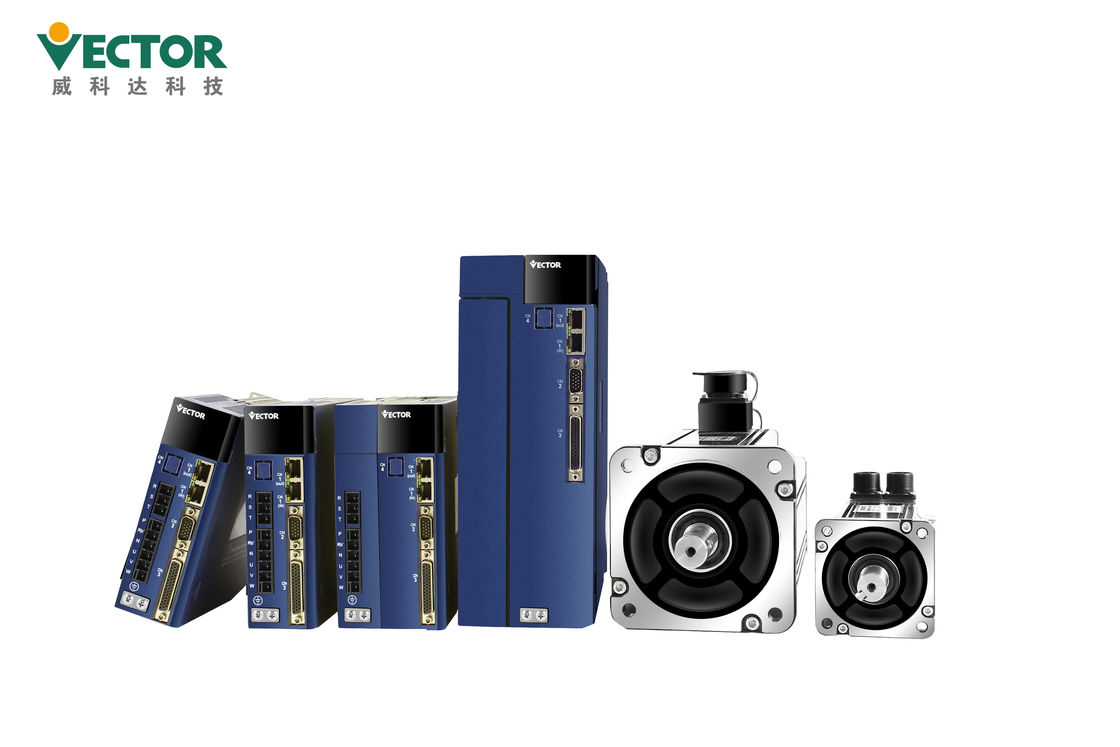

CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة

CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Vector
إصدار الشهادات: CE
رقم الموديل: VEC-VC-01233HC-ME / 130MB-3R825A33F-MF2

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 طقم
الأسعار: To Be Discussed
تفاصيل التغليف: 375 * 290 * 155 ملم ، 280 * 208 * 112 ملم
وقت التسليم: 5-8 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 500-1000 مجموعة / شهر
افضل سعر اتصل

معلومات تفصيلية

مرحلة: ثلاث مراحل الجهد االكهربى: 380 فولت
نموذج: VEC-VC-01233HC-ME / 130MB-3R825A33F-MF2 الاستخدام: آلات قطع النجارة
الشهادات: م التشفير: 17/23 بت التشفير المطلق
بروتوكولات الاتصال: Modbus / CANopen / EtherCAT قوة: 3.8 كيلو واط
تسليط الضوء:

آلات النجارة AC نظام محرك سيرفو

,

CE 3.8kw AC نظام محرك سيرفو

منتوج وصف

3.8kw 380V محرك سيرفو مستقر AC محرك سيرفو لآلات قطع النجارة

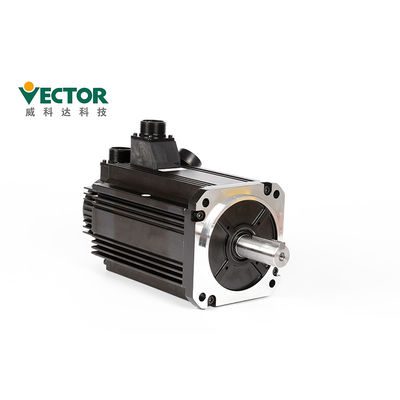

محرك سيرفو AC لآلات قطع النجارة
تيار متردد 3.8 كيلو واط
ثلاث مراحل 380 فولت
Modbus / CanOpen / EtherCAT
وضع التحكم في الموقع / السرعة / عزم الدوران
17 / 23bit Tamagawa المطلق التشفير ؛

ميزات المنتجات

اسم المنتج محرك سيرفو AC لآلات قطع النجارة
ماركة المتجه
نموذج رقم:
VEC-VC-01233HC-ME 130 ميجا بايت -3R825A33F-MF
القوة 4 3.8 كيلو واط
الجهد االكهربى 380 فولت
مرحلة ثلاث مراحل
التصنيف الحالي 12 أ
بروتوكولات الاتصال Modbus / CANopen / EtherCAT
التشفير 17/23 بت تاماغاوا التشفير المطلق



كيفية تحويل محرك سيرفو + محرك سيرفو

CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 0

تحتوي اللوحة على 5 أزرار و 5 أنابيب رقمية.

يتم عرض الوظائف العامة للأزرار الخمسة في الجدول أدناه.

اسم المفتاح الوظيفة الرئيسية
وضع مفتاح الوضع ، ارجع إلى القائمة السابقة
▲ (إضافة) زيادة قيمة بت وميض الأنبوب الرقمي LED
▼ (ديسمبر) تقليل قيمة الرقم الوامض للأنبوب الرقمي LED
◄◄(تحول) يحرك أنبوب LED الوامض إلى اليسار ؛يتحقق من القيمة العالية للبيانات
أطول من 5 بتات ؛إعادة تعيين الخطأ ؛ تنفيذ وظيفة Fn
تعيين قراءة / كتابة قيم المعلمات



CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 1



CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 2

تحتوي اللوحة على 8 أزرار و 5 أنابيب رقمية.

يمكن استخدام 5 فقط من الأزرار الثمانية ، أما الأزرار الثلاثة المتبقية فهي محفوظة.

يتم عرض الوظائف العامة للأزرار الخمسة في الجدول أدناه.

اسم المفتاح الوظيفة الرئيسية
PAR / ALM مفتاح الوضع ، ارجع إلى القائمة السابقة
▲ (إضافة) زيادة قيمة بت وميض الأنبوب الرقمي LED
▼ (ديسمبر) تقليل قيمة الرقم الوامض للأنبوب الرقمي LED
STOP / RST يحرك أنبوب LED الوامض إلى اليسار ؛يتحقق من القيمة العالية للبيانات
أطول من 5 بتات ؛إعادة تعيين الخطأ ؛ تنفيذ وظيفة Fn
RD / WT قراءة / كتابة قيم المعلمات ؛ أدخل صفحة fn



CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 3

أجهزة السيارات:



CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 4

كيفية تثبيت محرك سيرفو والاتصال بمحرك سيرفو؟

CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 5

CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 6

التركيب:

● قم بتثبيت برنامج التشغيل على منصة جافة ومتينة.حافظ على تهوية جيدة و

تبديد الحرارة أثناء التركيب والحفاظ على أسس جيدة.

● يرجى التثبيت في الاتجاه المحدد لتجنب حدوث عطل.

● عند التثبيت ، يرجى التأكد من الاحتفاظ ببرنامج تشغيل المؤازرة في مكانه المحدد

المسافة من السطح الداخلي للخزانة والآلات الأخرى ، وإلا فقد يتسبب ذلك في نشوب حريق أو حدوث عطل.

CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 7

● عند التثبيت ، لا تسد منافذ الشفط والعادم ، ولا تسمح بوجود أجسام غريبة داخل

دخول المنتج ، وإلا فقد يتسبب ذلك في حدوث عطل أو نشوب حريق بسبب تقادم المكونات الداخلية.

● لا تضع أشياء ثقيلة على هذا المنتج أو تحته ، فقد يؤدي ذلك إلى حدوث إصابات.

● الرجاء التثبيت في البيئة التالية:

1.الأماكن الخالية من أشعة الشمس المباشرة ؛

2- المواقع التي تكون فيها درجة الحرارة المحيطة في حدود 0 درجة مئوية إلى 55 درجة مئوية ؛

3.الرطوبة النسبية في نطاق من 0٪ إلى 95٪ ، ولا تكاثف ؛

4- مواقع خالية من قطرات الماء والأبخرة والغبار والغبار الزيتي ؛

5. المواقع التي لا يوجد فيها جهاز حرارة عالية ؛

6- مواقع الغاز والسائل غير المسببة للتآكل والقابلة للاشتعال ؛

7- ليس من السهل رش الماء والزيت والأدوية ؛

8- الأماكن التي لا تتعرض للإشعاع.

9- أماكن قوية وخالية من الاهتزازات ؛

10- المواقع التي لا يوجد فيها تداخل ضوضاء كهرومغناطيسي.

التركيب
بيئة
متطلبات
الضغط الجوي 86 ~ 106 كيلو باسكال
الرطوبة MBient 0 ~ 55
درجة الحرارة المحيطة 0 ~ 90٪ ر
مستوي رقم التعريف الألكتروني IP20
اهتزاز 0 ~ 4.9 م / ث ^ 2




التعبئة والشحن

تفاصيل التعبئة من محرك سيرفو
منتجات E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
الشركة التونسية للملاحة.مقاس 280 * 208 * 78 280 * 208 * 112 375 * 290 * 155 440 * 296 * 288 510 * 305 * 325
تفاصيل التعبئة لوحدة تحكم الحركة
منتجات حركة VA توسيع VA حركة VE توسع VE (32) توسع VE (76)
الشركة التونسية للملاحة.مقاس 176 * 165 * 78 127 * 75 * 70 144 * 128 * 69 176 * 164 * 78 316 * 164 * 78



موعد التسليم

كمية 1-5 مجموعات 50-100 مجموعة 200-500 مجموعة
موعد التسليم خلال 3 ايام 5-10 أيام 15-25 يومًا



1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.

2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.



مكملات



  اسم الملحق صورة
قطع غيار ساتاندارد محطة الطاقة CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 8 التكيف مع محرك الهيكل E1 ، E2
قابس التشفير Cn3 قابس التشفير على جانب السائق
المكونات الطرفية للتحكم Cn4 محطات إشارة الإدخال / الإخراج ، وأسلاك المستخدم
خط اتصال التشفير يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل
الاحتياجات توفير موصل مستقل
خط الكهرباء يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل
الاحتياجات توفير موصل مستقل
خط مراقبة القيادة قم بتوصيل وضبط البرنامج للمراقبة عن بعد وتحديث البرنامج الثابت
شراء قطع غيار كابل محول USB إلى RS232 إذا لزم الأمر ، الشراء الذاتي
خط اتصال إيثرنت إذا لزم الأمر ، الشراء الذاتي



شهادات CE

1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من

نظام تشغيل كهربائي متغير السرعة) ، يتوافق مع المعيار الوطني GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي للتحكم في السرعة الجزء 3 التوافق الكهرومغناطيسي

المعايير وطرق الاختبار الخاصة بها) ، المقابلة للمعيار الوطني GB12668.3-2012.

CE 3.8kw نظام محرك سيرفو AC لآلات قطع النجارة 9
