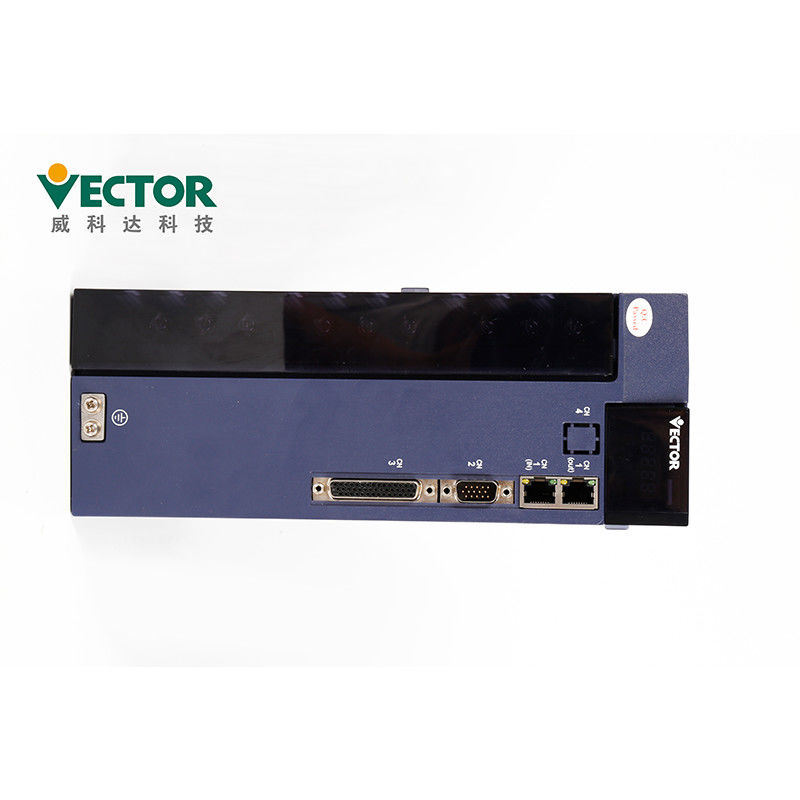

نظام التحكم في الحركة المؤازرة بجهد منخفض 220 فولت طاقة صغيرة ثلاث مراحل

منتوج وصف

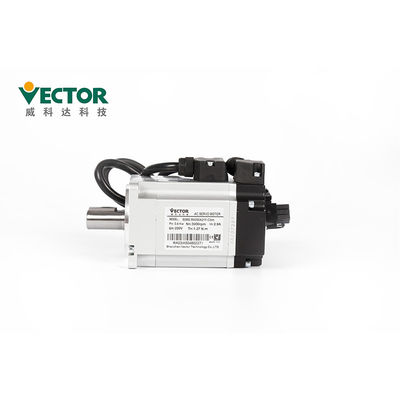

قوة صغيرة اقتصادية منخفضة الجهد 220 فولت ثلاث مراحل محرك متغير السرعة العالمي

محرك عالمي متغير السرعة

تيار متردد 220 فولت 0.2 كيلو وات

ثلاث مراحل مع 17 / 23bit Tamagawa التشفير المطلق ؛

نوع بروتوكول اتصال Modbus / CANopen / EtherCAT

وصف المنتجات

التركيب:

● قم بتثبيت برنامج التشغيل على منصة جافة ومتينة.حافظ على تهوية جيدة و

تبديد الحرارة أثناء التركيب والحفاظ على أسس جيدة.

● يرجى التثبيت في الاتجاه المحدد لتجنب حدوث عطل.

● عند التثبيت ، يرجى التأكد من أن برنامج التشغيل المؤازر يتم تحديده

المسافة من السطح الداخلي للخزانة والآلات الأخرى ، وإلا فقد يتسبب ذلك في نشوب حريق أو حدوث عطل.

احتياطات التشغيل

● في عملية الاختبار ، من أجل منع الحوادث ، يرجى اختبار محرك سيرفو بدون تحميل

(غير متصل بعمود المحرك) ، وإلا فقد يتسبب ذلك في حدوث إصابة.

● عند بدء التشغيل على الجهاز الداعم ، اضبط معلمات المستخدم التي تتوافق مع الجهاز

مقدما.إذا بدأت التشغيل بدون ضبط المعلمة ، فقد يتسبب ذلك في فقد أو عطل ميكانيكي.

● لتجنب الحوادث ، قم بتثبيت مفتاح حد أو سدادة في نهاية الجزء المتحرك من الجهاز ،

وإلا فإنه سوف يتسبب في تلف ميكانيكي أو إصابة.

● لا تقم بإجراء تغييرات كبيرة على إعدادات المعلمات ، حيث قد يؤدي ذلك إلى

عملية غير مستقرة أو تلف ميكانيكي أو إصابة.

● عند تشغيل الطاقة أو انقطاع التيار الكهربائي ، بالوعة الحرارة لمحرك المؤازرة ، الكبح الخارجي

المقاوم ، المحرك ، وما إلى ذلك قد يكون في حالة ارتفاع درجة الحرارة.لا تلمسه ، وإلا فقد يسبب حروقًا.

● عند استخدام محرك سيرفو على المحور الرأسي ، اضبط جهاز أمان لمنع سقوط قطعة العمل تحتها

بالإضافة إلى ذلك ، يرجى إجراء إعداد إيقاف قفل المؤازرة عند حدوث سفر زائد ،

وإلا فقد تقع قطعة العمل في حالة السفر الزائدة.

● لا تدخل نطاق تشغيل الجهاز أثناء التشغيل ، وإلا فسوف يتسبب ذلك في حدوث إصابة.

● لا تلمس محرك سيرفو أو الجزء المتحرك من الماكينة أثناء التشغيل ، وإلا فسوف يتسبب ذلك في حدوث إصابة.

● يرجى إعداد نظام الأمان لضمان السلامة حتى في حالة انقطاع خط الإشارة.على سبيل المثال،

عندما يتم فصل إشارات مفتاح السفر الموجب (P-OT) والسالب فوق مفتاح السفر (N-OT)

في المصنع ، تعمل بأمان.

● تأكد من ضبط حالة المؤازرة OFF عند إيقاف تشغيل الطاقة.

● لا تقم بتشغيل / إيقاف تشغيل الطاقة بشكل متكرر.بعد بدء التشغيل الفعلي ، يجب أن يكون الفاصل الزمني بين التشغيل / الإيقاف

تكون أكثر من ساعة واحدة ، وإلا فإن المكونات الموجودة داخل وحدة المؤازرة سوف تتقادم قبل الأوان.

● عند حدوث إنذار ، أعد ضبط المنبه بعد إزالة السبب وتأكد

السلامة ، وأعد تشغيل العملية ، وإلا فقد يتسبب ذلك في حدوث إصابة.

● لا تستخدم فرامل محرك الفرامل للفرملة العادية ، وإلا فقد يحدث ذلك

يسبب عطل.

مكملات:

	اسم الملحق	صورة
قطع غيار ساتاندارد	محطة الطاقة		التكيف مع محرك الهيكل E1 ، E2
	قابس التشفير Cn3		قابس التشفير على جانب السائق
	المكونات الطرفية للتحكم Cn4		محطات إشارة الإدخال / الإخراج ، وأسلاك المستخدم
	خط اتصال التشفير		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط الكهرباء		يبلغ طول الكابل القياسي 3 ، 5 ، 8 ، 10 ، 13 ، 15 مترًا ، وفقًا للعميل الاحتياجات توفير موصل مستقل
	خط مراقبة القيادة		قم بتوصيل وضبط البرنامج للمراقبة عن بعد وتحديث البرنامج الثابت
شراء قطع غيار	كابل محول USB إلى RS232		إذا لزم الأمر ، الشراء الذاتي
	خط اتصال إيثرنت		إذا لزم الأمر ، الشراء الذاتي

التعبئة:

وقت التسليم وطريقة الشحن

1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.

2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.

الشهادات:

1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من

نظام تشغيل كهربائي متغير السرعة) ، يتوافق مع المعيار الوطني GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي للتحكم في السرعة الجزء 3 التوافق الكهرومغناطيسي

المعايير وطرق الاختبار الخاصة بها) ، المقابلة للمعيار الوطني GB12668.3-2012.
