64 محورًا 15 بوصة من لوحات التحكم HMI بالحافلة يتصل بسرعة 100 ميجابت في الثانية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Vector |
| إصدار الشهادات: | CE |
| رقم الموديل: | VEC-VE-MU-AH-64-CNC |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 طقم |
|---|---|
| الأسعار: | To Be Discussed |
| تفاصيل التغليف: | 144 * 128 * 69 ملم ، 176 * 164 * 78 ملم ، 316 * 164 * 78 ملم |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 500-1000 مجموعة / شهر |
|
معلومات تفصيلية |
|||
| أداة البرمجة: | أداة البرمجة CODESYS | لغة: | IEC61131-3 قياسي 6 لغات |
|---|---|---|---|
| محور: | 64 المحور | توسيع: | IO ، رقمي ، تناظري ، مشفر ، مزدوج حراري ، هجين |
| الشهادات: | CE ، FCC | بروتوكولات الاتصال: | حافلة EtherCAT |
| تكرر: | 1.8 جيجا هرتز | وظائف الاتصال: | RS485 ، إيثرنت و USB |
| تسليط الضوء: | 100Mbps HMI لوحات التحكم,15 بوصة HMI لوحات التحكم,15 بوصة HMI اللمس لوحة |
||
منتوج وصف

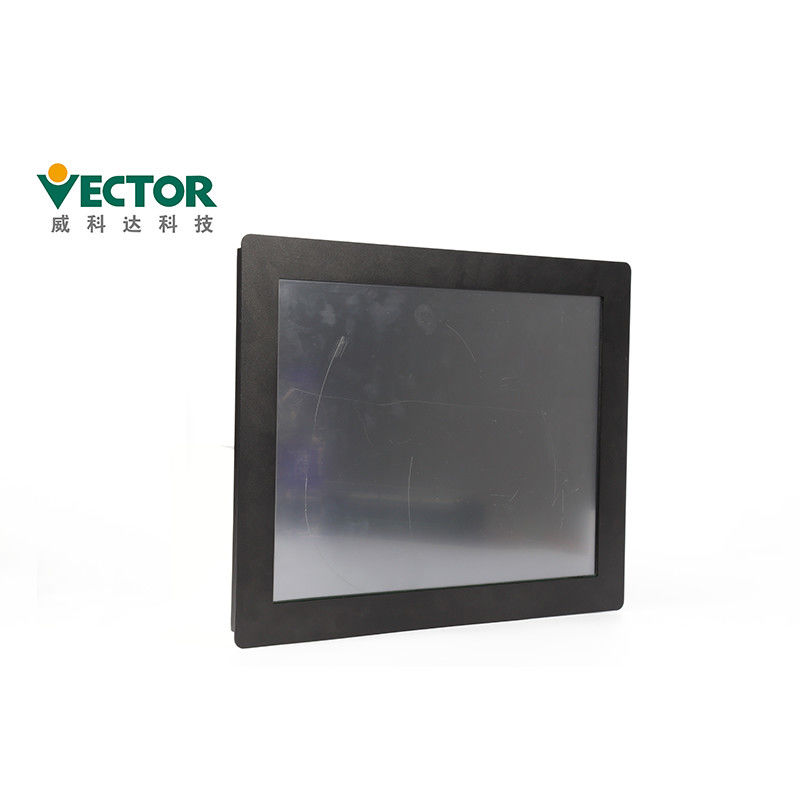

وحدة تحكم الحركة القابلة للبرمجة CODESYS مع 15 بوصة HMI ، PLC ، CNC ، Robtics الكل في واحد
تتوافق كتلة وظيفة التحكم في الحركة مع PLCOPEN2.0.
مع شاشة 15 بوصة تعمل باللمس HMI.
يمكن توصيل 64 محورًا مؤازرًا ، ويمكن التحكم في المحور الحقيقي والمحور الافتراضي في نفس الوقت ،
يتصل الحافلة بمعدل 100 ميجابت في الثانية ، ويمكن أن تصل المسافة بين محطتي المؤازرة التابعين
100M ، ويمكن أن يصل تكوين الإدخال / الإخراج الرقمي الكامل لنظام التوسيع بأكمله للحافلة إلى 30000 نقطة.
دعم وظيفة رعشة ، ضبط معدل تغيير التسارع / التباطؤ ؛دعم وظيفة BufferMode ،
منحنى حركة أكثر ليونة
تتوافق كتلة وظيفة التحكم في الحركة مع PLCOPEN2.0 ، وتم توسيع المزيد من وظائف التحكم في الحركة إلى
التعامل مع التطبيقات المختلفة
التردد الرئيسي 1.8 جيجا هرتز ، التحكم في التشغيل بـ 64 محورًا ، بما يتماشى مع معيار 61131-3 ، مكتبة التحكم في الحركة ،
مكتبة تحكم وخوارزمية CNC و Robot ، مع شاشة تعمل باللمس مقاس 15 بوصة
ميزات المنتجات
| منتجات | HMI ، PLC ، CNC ، Robtics الكل في واحد |
| ماركة | المتجه |
| نموذج رقم: | VEC-VE-MU-AH-64-CNC |
| محور | 64 المحور |
| أداة البرمجة | أداة البرمجة CODESYS |
| لغة برمجة |
يدعم لغات البرمجة IEC61131-3: FBD و LD و IL و ST و SFC و CFC |
| التردد الرئيسي | 1.8 جيجا هرتز |
| وحدات التوسع | إدخال / إخراج محلي ، رقمي ، تناظري ، مشفر ، مزدوج حراري ، هجين |
| بروتوكولات الاتصال | حافلة EtherCAT |
يقدم بناء الجملة الخاص بمواصفات IEC 61131-3 مجموعة من الآليات لتنفيذ البرامج القابلة للبرمجة
عبر منصات مستهدفة مختلفة.من خلال التخطيط والتصميم المعياري ، تنقسم المواصفات
تنقسم إجراءات التحكم إلى جزأين: العمليات المنطقية وإجراءات الأجهزة.الجزء المنطقي يوحد بناء الجملة
تم تعريفه في IEC 61131-3 بتنسيق وصف شائع ويتم تنفيذه ، بينما يتم تنفيذ إجراءات الأجهزة
مصمم بمكتبة برامج ثابتة مملوكة لكل جهاز ، مما يسمح لمنطق التحكم باستخدام الأجهزة
الموارد على كل منصة مستهدفة.يسمح هذا التصميم لرقائق التحكم المختلفة بتنفيذ إجراءات التحكم
تم تصميمه في بناء جملة IEC 61131-3 ، ويحتاج المصممون فقط إلى تعلم بناء جملة IEC 61131-3 لاستخدامه
رقائق التحكم المدعومة لتصميم وحدة التحكم القابلة للبرمجة.يحدد معيار IEC 61131-3 ستة
لغات البرمجة القياسية:
(قائمة التعليمات ، IL)
(مخطط سلم ، LD)
(مخطط كتلة الوظيفة ، FBD)
(لغة النص المهيكلة ، STL)
(مخطط الوظيفة التسلسلية ، SFC)
(مخطط الوظيفة المستمر ، CFC)
تستخدم وحدة التحكم في الحركة VE منصة البرمجة CODESYS ، والتي تدعم بشكل كامل PLCopen
المواصفات ويسمح للمستخدم بالإشارة إلى العديد من مكتبات الوظائف القياسية ؛اللغة عالية المستوى
تسهل طريقة البرمجة على مصنعي ومستخدمي PLC تطوير الملكية الخاصة بهم
كتل الوظائف ومكتبات التعليمات ، واستعارة برامج تحكم مماثلة لتشكيل صناعة معينة
"حزم العمليات" ، والتي يمكن أن تحسن بشكل كبير من كفاءة برمجة المستخدم.
برنامج CODESYS:
برنامج CODESYS هو برنامج قياسي لتطوير وتطبيق VE
منتجات تحكم الحركة القابلة للبرمجة.توفر منصة برامج CODESYS VE
وحدات تحكم كاملة التكوين والبرمجة وتصحيح الأخطاء والمراقبة
بيئة مرنة وحرة للتعامل مع لغة IEC القوية.
يتيح برنامج codeYS إدارة الهندسة والمعدات ،
توفير التكوينات التالية لمنتجات تحكم VE:
1. تكوين وحدة المعالجة المركزية.
2. تكوين وحدة الإدخال / الإخراج ؛
3. حافلة EtherCAT ؛
4. ناقل ModbusRTU / ModbusTCP ؛
5. البرمجة المعيارية (متوافقة مع IEC61131-3).
6. يدعم جميع لغات البرمجة الست: نص منظم (ST) ، مخطط كتلة الوظيفة
7. (FBD) ، قائمة التعليمات (IL) ، Keystone (LD) ، خريطة الوظائف المتسلسلة (SFC) ، و
8. IEC61131-3 خريطة الوظائف المستمرة للغة البرمجة الموسعة (CFC)
9. مكتبات كتلة مرنة وشاملة ودعم المكتبات المعرفة من قبل المستخدم
10. وظيفة المحاكاة دون اتصال ، لا تحتاج إلى توصيل أجهزة PLC ، أكمل برنامج محاكاة التصحيح
11. وظيفة فحص خطأ التصحيح الذكي
12. تجميع الأخطاء وتحديد موقع أخطاء البرمجة بسرعة وتشخيص السجلات
13. تتبع العينة
14. تم إنشاء مخطط السلسلة الزمنية لمتغير العملية
نماذج المنتجات:
| VEC-VE-MU-AH-08-CNC | التردد الرئيسي 0.6 جيجاهرتز ، التحكم في التشغيل 8 محاور ، بما يتماشى مع معيار 61131-3 ، مكتبة التحكم في الحركة ، التحكم باستخدام الحاسب الآلي والروبوت ومكتبة الخوارزمية ، مع شاشة تعمل باللمس مقاس 15 بوصة |
| VEC-VE-MU-AH-16-CNC | التردد الرئيسي 1.0 جيجا هرتز ، التحكم في التشغيل 16 محورًا ، بما يتماشى مع معيار 61131-3 ، مكتبة التحكم في الحركة ، مكتبة التحكم الآلي والروبوت والخوارزمية ، مع شاشة تعمل باللمس مقاس 15 بوصة |
| VEC-VE-MU-AH-32-CNC | التردد الرئيسي 1.6 جيجا هرتز ، التحكم في التشغيل 32 محورًا ، بما يتماشى مع معيار 61131-3 ، مكتبة التحكم في الحركة ، مكتبة التحكم الآلي والروبوت والخوارزمية ، مع شاشة تعمل باللمس مقاس 15 بوصة |
| VEC-VE-MU-AH-64-CNC | التردد الرئيسي 1.8 جيجا هرتز ، التحكم في التشغيل بـ 64 محورًا ، بما يتماشى مع معيار 61131-3 ، مكتبة التحكم في الحركة ، مكتبة التحكم الآلي والروبوت والخوارزمية ، مع شاشة تعمل باللمس مقاس 15 بوصة |
وحدات التوسع
مقرنة ناقل EtherCAT ، وحدة توسيع خرج الإدخال الرقمي ، إخراج الإدخال التناظري
وحدة التوسع ، وحدة التوسع الحرارية ، التشفير (مع وظيفة التحقيق ،
يمكن إرسال نبضة تفاضلية طور AB) وحدة توسيع ، وحدة توسع هجينة.
إدخال DI 16 نقطة ، إخراج DO 16 نقطة (عدد مشفر ثنائي الاتجاه قابل للتوسيع)
يمكن أن يكون الإدخال والإخراج NPN أو PNP
| شروط الدفع | |||||
| العينات: 100٪ قبل التسليم عن طريق ويسترن يونيون. | |||||
| الطلبات المجمعة: إيداع 30٪ ، 70٪ قبل الشحن عن طريق T / T أو Western Union. | |||||
| وقت الإنتاج | |||||
| الطلبات الصغيرة 3-5 أيام عمل | |||||
| يمكن أن تصل الطاقة الإنتاجية إلى 1000 مجموعة في الشهر. | |||||
التعبئة والشحن
| تفاصيل التعبئة لوحدة تحكم الحركة | |||||
| منتجات | حركة VA | توسيع VA | حركة VE | توسع VE (32) | توسع VE (76) |
| الشركة التونسية للملاحة.بحجم | 176 * 165 * 78 | 127 * 75 * 70 | 144 * 128 * 69 | 176 * 164 * 78 | 316 * 164 * 78 |
موعد التسليم
| كمية | 1-5 مجموعات | 50-100 مجموعة | 200-500 مجموعة |
| موعد التسليم | خلال 3 ايام | 5-10 أيام | 15-25 يومًا |
1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.
2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.
فحص الجودة:
الشهادات:
لقد حصلنا على شهادات CE و FCC لجهاز التحكم في الحركة من سلسلة VE.
