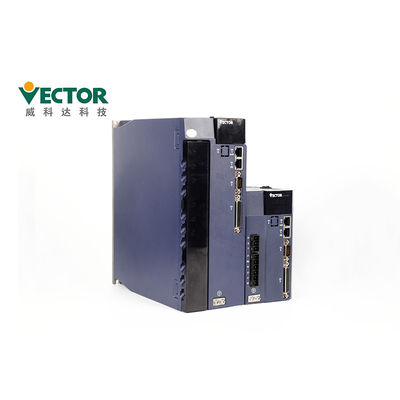

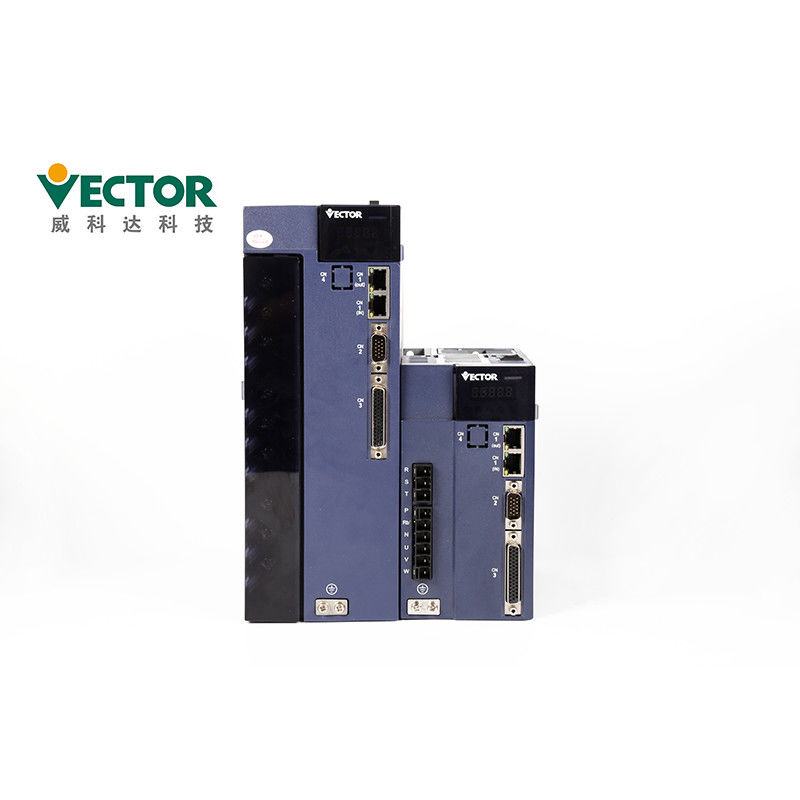

متجه نبض الإدخال AC محرك سيرفو سائق موقف التخطيط الداخلي
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Vector |
| إصدار الشهادات: | CE |
| رقم الموديل: | VEC-VC-02733H-ME |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 طقم |
|---|---|
| الأسعار: | To Be Discussed |
| تفاصيل التغليف: | 280 * 208 * 78 ملم ، 375 * 290 * 155 ملم |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C |
| القدرة على العرض: | 500 مجموعة / شهر |
|
معلومات تفصيلية |
|||
| الجهد االكهربى: | 380 فولت | قوة: | 11 كيلو وات |
|---|---|---|---|
| مرحلة: | ثلاث مراحل | بروتوكولات الاتصال: | Modbus / EtherCAT / CanOpen |
| التشفير: | 17/23/24 بت التشفير المطلق | التصنيف الحالي: | 27 أ |
| إدخال: | نبض | وضع التحكم: | الموقف / السرعة / عزم الدوران |
| تطبيق: | آلة البناء | ||
| تسليط الضوء: | نبض إدخال AC محرك سيرفو,Vector 11KW AC محرك سيرفو,موضع التخطيط الداخلي AC محرك سيرفو |
||
منتوج وصف
متجه نبض الإدخال AC محرك سيرفو سائق موقف التخطيط الداخلي
وصف المنتجات
| اسم المنتج | سائق محرك سيرفو التيار المتردد |
| ماركة | المتجه |
| نموذج رقم: | VEC-VC-02733H-ME |
| القوة 4 | 11 كيلو واط |
| الجهد االكهربى | 380 فولت |
| مرحلة | ثلاث مراحل |
| التصنيف الحالي | 27 أ |
| بروتوكولات الاتصال | Modbus / CANopen / EtherCAT |
| التشفير | 17/23/24 بت التشفير المطلق |
كيف يعمل محرك سيرفو؟نموذج التحكم في الموقع ونموذج التحكم في السرعة ونموذج التحكم Trogue.
| إدخال أمر النبض | نوع النبض | المدخلات التفاضلية ، المجمع المفتوح |
| نطاق الترددات | المدخلات التفاضلية: 0-500 كيلو هرتز ، عرض النبض أكبر من 1us المجمع المفتوح: 0-300 كيلو هرتز ، عرض النبض أكبر من 2.5us |
|
| وضع النبض | نبض + اتجاهإيجابيات ABCW + CCW ؛ | |
| المدخلات التناظرية | مجال الجهد الكهربائي | -10V إلى 10V |
| مقاومة المدخلات | 10kΩ |
وصف محرك سيرفو - تفاصيل حول محرك سيرفو ، وكيفية تحديد طراز محرك سيرفو والقيام بالتثبيت؟
تحتوي اللوحة على 8 أزرار و 5 أنابيب رقمية.يمكن استخدام 5 فقط من الأزرار الثمانية ، و
الأزرار الثلاثة المتبقية محجوزة.يتم عرض الوظائف العامة للأزرار الخمسة في الجدول أدناه.
| اسم المفتاح | الوظيفة الرئيسية |
| PAR / ALM | مفتاح الوضع ، ارجع إلى القائمة السابقة |
| ▲ (إضافة) | زيادة قيمة بت وميض الأنبوب الرقمي LED |
| ▼ (ديسمبر) | تقليل قيمة الرقم الوامض للأنبوب الرقمي LED |
| STOP / RST | يحرك أنبوب LED الوامض إلى اليسار ؛يتحقق من القيمة العالية للبيانات أطول من 5 بتات ؛إعادة تعيين الخطأ ؛ تنفيذ وظيفة Fn |
| RD / WT | قراءة / كتابة قيم المعلمات ؛ أدخل صفحة fn |
احتياطات الأسلاك
● يوصى بعدم استخدام 220 فولت أحادي الطور لإمداد الطاقة الرئيسي ،
مما قد يتسبب في تلف المكثف الإلكتروليتي بسبب نقص الطور.
● لا تغير الأسلاك أثناء التشغيل ، وإلا فقد يتسبب ذلك في حدوث كهرباء
صدمة أو إصابة.
● يرجى إجراء الأسلاك أو التفتيش من قبل فنيين محترفين ، وإلا فإنه
قد يسبب صدمة كهربائية أو فشل المنتج.
● يرجى التأكد بعناية من الأسلاك ومصدر الطاقة.دائرة الإخراج
قد يكون قصير الدائرة بسبب أخطاء في الأسلاك أو تطبيق الفولتية المختلفة.لا تعمل الفرامل عند حدوث الخطأ أعلاه ، مما قد يؤدي إلى تلف ميكانيكي أو إصابة شخصية.
● لا تقم بتوصيل كبل طاقة الإدخال بأطراف التوصيل U و V و W في الجهاز
قيادة.خلاف ذلك ، سوف يتضرر سائق المؤازرة.
● عند توصيل الأسلاك ، لا تمرر كبل الطاقة وكابل الإشارة من خلالهما
الأنابيب ، ولا تجمعهم معًا.يجب أن تكون المسافة بين الاثنين أكثر من 30 سم لتجنب التداخل.
● يجب تأريض طرف السائق الأرضي لتجنب التسرب وتقليله
يجب أن يكون تداخل النظام وقطر السلك الأرضي هو نفسه أو أعلى من خط إمداد الطاقة.
● عند توصيل مصدر طاقة التيار المتردد ومصدر طاقة التيار المستمر بوحدة المؤازرة ، قم بالتوصيل بالطرف المحدد.قد يؤدي عدم القيام بذلك إلى حدوث عطل أو نشوب حريق.
● بالنسبة لطول الأسلاك ، يصل سطر إدخال الأوامر إلى 3 أمتار والمشفّر
الخط يصل إلى 20 م.
● استخدم كبلًا محميًا مزدوجًا مجدولًا لكابل اإلشارة وكابل جهاز التشفير ، و
قم بتأريض الدرع بنهاية واحدة.
● أطراف التوصيل U و V و W الخاصة بالسائق وأطراف التوصيل U و V و W الخاصة ببرنامج التشغيل
يجب توصيل المحرك واحدًا تلو الآخر وفقًا للاسم.إذا كان متصلاً بشكل خاطئ ، لا يمكن للمحرك العمل بشكل طبيعي.
● تتطلب منتجات ناقل التيار المستمر الشائعة مقاومات حساسة للضغط وأسلاك
آمن.
● يرجى التحقق من الطاقة بعد انقطاع التيار الكهربائي لمدة 5 دقائق على الأقل.حتى لو
تم إيقاف تشغيل الطاقة ، قد يظل الجهد العالي داخل محرك المؤازرة.لذلك ، لا تلمس طرف الطاقة في غضون 5 دقائق بعد انقطاع التيار ، وإلا فقد يتسبب ذلك في حدوث صدمة كهربائية.
● لا تقم بتشغيل / إيقاف تشغيل الطاقة بشكل متكرر.عندما يكون ذلك ضروريا
قم بتشغيل / إيقاف تشغيل الطاقة باستمرار ، يرجى التحكم فيها مرة واحدة أو أقل في دقيقة واحدة.نظرًا لأن قسم الإمداد بالطاقة لبرنامج التشغيل المؤازر يحتوي على مكثف ، فإن تيار شحن كبير (وقت الشحن يبلغ 0.2 ثانية) يتدفق أثناء مصدر الطاقة ON / OFF.لذلك ، إذا تم تشغيل / إيقاف تشغيل الطاقة بشكل متكرر ، فسوف يتدهور أداء مكونات الدائرة الرئيسية داخل محرك المؤازرة.
● لا تقم بتوصيل الطاقة عندما تكون مسامير الكتلة الطرفية مفكوكة أو الكبل
واسع.وإلا فقد يتسبب ذلك في نشوب حريق.
● اتخاذ تدابير التدريع المناسبة في المواقع التالية ، خلاف ذلك
قد يتلف الجهاز:
1. المواقع التي تسبب تداخلا بسبب الكهرباء الساكنة.
2. مكان ينتج مجال كهربائي قوي أو مجال مغناطيسي قوي.
3. المواقع التي قد يكون فيها إشعاع.
4. مكان قريب مع سلك كهرباء.
الشهادات
1. CE (معايير السلامة في الاتحاد الأوروبي) ؛
2. IEC / EN61800-5-1: 2007 (متطلبات السلامة للكهرباء والحرارة والطاقة في القسم 5-1 من
نظام التشغيل الكهربائي متغير السرعة) ، المطابق للمعيار الوطني GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (نظام التحكم الكهربائي للتحكم في السرعة الجزء 3 التوافق الكهرومغناطيسي
المعايير وطرق الاختبار الخاصة بها) ، المقابلة للمعيار الوطني GB12668.3-2012.
فحص الجودة:
أربع مرات اختبار الإنتاج
مرتين 24 ساعة
100٪ التفتيش قبل الشحن
وقت التسليم وطريقة الشحن
1. لأمر صغير يمكننا دائمًا التسليم في غضون أسبوع واحد.
2. منتجاتنا يمكن شحنها عن طريق الجو أو البر أو البحر.
| كمية | 1-5 مجموعات | 50-100 مجموعة | 200-500 مجموعة |
| موعد التسليم | خلال 3 ايام | 5-10 أيام | 15-25 يومًا |
| تفاصيل التعبئة من محرك سيرفو | |||||
| منتجات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| الشركة التونسية للملاحة.مقاس | 280 * 208 * 78 | 280 * 208 * 112 | 375 * 290 * 155 | 440 * 296 * 288 | 510 * 305 * 325 |
